Parámetros de seguridad del conector y vida mecánica
Resistencia de aislamiento del conector
La resistencia de aislamiento se refiere al valor de resistencia exhibido al aplicar un voltaje a la parte aislante del conector, de modo que se genere una corriente de fuga en o sobre la superficie de la parte aislante. Se ve afectado principalmente por factores como el material aislante, la temperatura, la humedad y la contaminación. Los valores de resistencia de aislamiento proporcionados en las muestras de conectores son generalmente valores de índice en condiciones atmosféricas estándar. Bajo ciertas condiciones ambientales, el valor de la resistencia del aislamiento caerá a un grado no utilizado. También preste atención al valor del voltaje de prueba de la resistencia de aislamiento. Dependiendo de la resistencia de aislamiento (MΩ) = voltaje (V) aplicado al aislante (V) / corriente de fuga (μA), la aplicación de diferentes voltajes tendrá diferentes resultados. En la prueba del conector, el voltaje aplicado es generalmente de 10 V, 100 V y 500 V.
Voltaje nominal del conector
La tensión soportada es la tensión crítica que puede soportar más que la tensión nominal dentro de un tiempo especificado entre las partes mutuamente aisladas del par de contactos o entre la parte aislada y la tierra sin causar una avería. Se ve afectado principalmente por el espaciado de contacto y la distancia y la geometría de fuga, el material aislante, la temperatura y la humedad ambiente y la presión atmosférica.
Vida mecánica del conector
1) La vida mecánica del conector se refiere a la vida útil del enchufe, que generalmente se especifica entre 500 y 1000 veces. Cuando se alcanza la vida mecánica especificada, la resistencia de contacto, la resistencia de aislamiento y la tensión soportada del conector no deben exceder el valor especificado. Estrictamente hablando, la vida mecánica debe tener cierta relación con el tiempo, si se gasta 500 veces en 10 años y 500 veces en 1 año, la situación es obviamente diferente.Número de pares de contactos y orificio
En primer lugar, se puede seleccionar el número de pares de contactos de acuerdo con las necesidades del circuito, y se debe considerar el tamaño del conector y la fuerza de separación total. El número de pares de contactos es grande, por supuesto, el volumen es grande y la fuerza de separación total es relativamente grande. En algunos casos donde la confiabilidad es alta y el volumen está permitido, se pueden usar dos pares de pares de contactos en paralelo para mejorar la confiabilidad de la conexión.

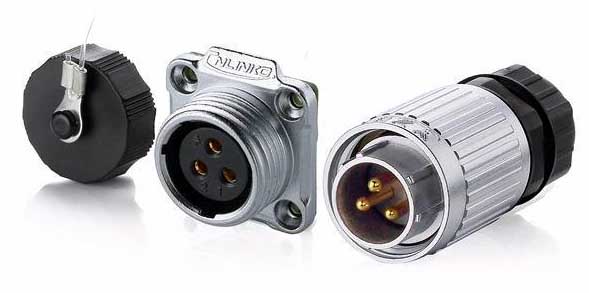

En los enchufes y enchufes de los conectores, las clavijas (contactos masculinos) y los jacks (contactos femeninos) generalmente se pueden intercambiar. En el uso real, se puede seleccionar de acuerdo con las condiciones en vivo en ambos extremos del enchufe y la toma. Si el enchufe necesita cargarse con frecuencia, puede elegir un enchufe con enchufe, porque el enchufe con enchufe tiene contactos activos enterrados en el aislante. El cuerpo humano no es fácil de tocar los contactos en vivo, lo cual es relativamente seguro.
En los enchufes y enchufes de los conectores, las clavijas (contactos masculinos) y los jacks (contactos femeninos) generalmente se pueden intercambiar. En el uso real, se puede seleccionar de acuerdo con las condiciones en vivo en ambos extremos del enchufe y la toma. Si el enchufe necesita cargarse con frecuencia, puede elegir un enchufe con enchufe, porque el enchufe con enchufe tiene contactos activos enterrados en el aislante. El cuerpo humano no es fácil de tocar los contactos en vivo, lo cual es relativamente seguro.
Vibración, choque, colisión
2) Considere principalmente la continuidad eléctrica del par de contactos cuando el conector está sujeto a vibración, impacto y colisión en las condiciones de frecuencia y aceleración especificadas. El par de contactos se desconectará instantáneamente bajo este esfuerzo dinámico. El tiempo instantáneo especificado es generalmente 1μs, 10μs, 100μs, 1ms y 10ms. A lo que se debe prestar atención es a cómo juzgar la falla instantánea del par de contactos. Actualmente se cree que cuando la caída de voltaje a través del par de contactos cerrados (contacto) excede el 50% de la fuerza electromotriz de la fuente de alimentación, se puede determinar que el par de contactos cerrados (contacto) está defectuoso. Es decir, existen dos condiciones para juzgar si ha ocurrido un transitorio: Tanto la duración como la caída de tensión son indispensables.
Método de conexión
2) Considere principalmente la continuidad eléctrica del par de contactos cuando el conector está sujeto a vibración, impacto y colisión en las condiciones de frecuencia y aceleración especificadas. El par de contactos se desconectará instantáneamente bajo este esfuerzo dinámico. El tiempo instantáneo especificado es generalmente 1μs, 10μs, 100μs, 1ms y 10ms. A lo que se debe prestar atención es a cómo juzgar la falla instantánea del par de contactos. Actualmente se cree que cuando la caída de voltaje a través del par de contactos cerrados (contacto) excede el 50% de la fuerza electromotriz de la fuente de alimentación, se puede determinar que el par de contactos cerrados (contacto) está defectuoso. Es decir, existen dos condiciones para juzgar si ha ocurrido un transitorio: Tanto la duración como la caída de tensión son indispensables.
Método de conexión

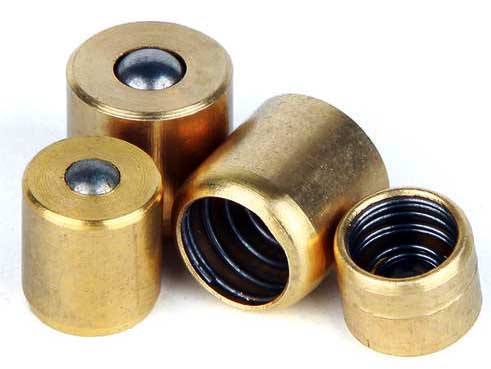

La conexión tipo bayoneta tiene un paso más largo de las tres ranuras de bayoneta, por lo que la velocidad de conexión es más rápida, pero es más complicada de fabricar y el costo es mayor. La conexión de mármol es la conexión más rápida entre los tres métodos de conexión. No es necesario girarla y solo debe moverse linealmente para lograr las funciones de conexión, separación y bloqueo. Debido a que pertenece a una conexión directa push-pull, solo es adecuado para conectores con una pequeña fuerza de separación total. Generalmente es más común en conectores pequeños.
Características de desarrollo de conectores eléctricos.
1. Hacia la dirección de miniaturización, alta densidad y transmisión de alta velocidad;
2. Desarrollo hacia tecnología de alto rendimiento y alta frecuencia;
3. El mercado de conectores de alta tensión y alta corriente también es muy grande;
4. Los conectores también se están desarrollando en la dirección de la tecnología antiinterferente, la tecnología modular y la tecnología sin plomo.
