Parámetros eléctricos de conectores eléctricos
Los conectores eléctricos son componentes electromecánicos que conectan circuitos eléctricos. Por tanto, los parámetros eléctricos del propio conector eléctrico son la primera consideración a la hora de elegir un conector.

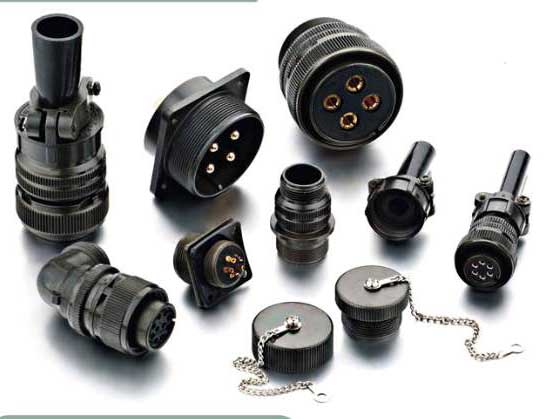

Voltaje nominal del conector eléctrico
La tensión nominal también se denomina tensión de trabajo, que depende principalmente del material aislante utilizado en el conector y de la distancia entre los puntos de contacto. Algunos componentes o dispositivos pueden no realizar sus funciones adecuadas cuando el voltaje es menor que su voltaje nominal. De hecho, el voltaje nominal del conector debe entenderse como el voltaje de trabajo más alto recomendado por el fabricante. En principio, el conector puede funcionar normalmente a una tensión inferior a la nominal. El autor tiende a seleccionar la tensión nominal razonablemente de acuerdo con la tensión soportada (fuerza eléctrica) del conector, el entorno de uso y los requisitos del nivel de seguridad. En otras palabras, el mismo índice de voltaje soportado puede usar diferentes voltajes máximos de trabajo de acuerdo con diferentes entornos de uso y requisitos de seguridad. Esto también está más en línea con el uso objetivo.

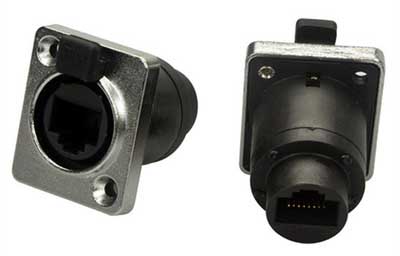

Corriente nominal del conector eléctrico
También conocido como corriente de trabajo. Al igual que con la tensión nominal, el conector generalmente funciona normalmente cuando es menor que la corriente nominal. En el proceso de diseño del conector, el diseño térmico del conector se utiliza para cumplir con los requisitos de corriente nominal. Porque cuando la corriente fluye a través del par de contactos, el par de contactos generará calor debido a la resistencia del conductor y la resistencia del contacto. Cuando su calor excede un cierto límite, destruirá la capa aislante del conector y formará un contacto para ablandar el revestimiento de la superficie, causando un mal funcionamiento. Por lo tanto, para limitar la corriente nominal, de hecho, el aumento de temperatura dentro del conector no debe exceder el valor especificado del diseño. Los aspectos a los que hay que prestar atención al elegir son: Para conectores de varios núcleos, la corriente nominal debe reducirse. A esto se le debe prestar más atención en las grandes ocasiones actuales. Por ejemplo, un par de contactos de φ3,5 mm generalmente se especifica para tener una corriente nominal de 50 A, pero debe reducirse en un 33% cuando tiene 5 núcleos, es decir, la corriente nominal de cada núcleo es de solo 38 A. Cuantos más núcleos, menor es la corriente nominal utilizada.

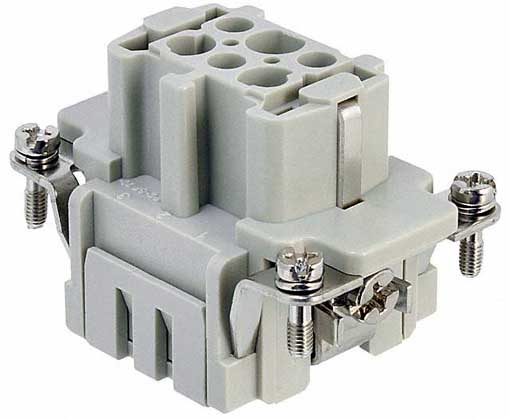

Resistencia de contacto del conector eléctrico
La resistencia de contacto se refiere a la resistencia de dos conductores de contacto en la parte de contacto. Se deben tener en cuenta dos problemas al elegir:
1, El índice de resistencia de contacto del conector es en realidad la resistencia de contacto, que incluye la resistencia de contacto y la resistencia de contacto al conductor. Por lo general, la resistencia del conductor es pequeña, por lo que la resistencia de contacto se denomina resistencia de contacto en muchas especificaciones técnicas.
2, En el circuito que conecta señales pequeñas, preste atención a las condiciones bajo las cuales se prueba el índice de resistencia de contacto dado. Debido a que la superficie de contacto estará adherida con capas de óxido, manchas de aceite u otros contaminantes, se producirá resistencia a la película en las superficies de las dos partes de contacto. Cuando aumenta el espesor de la película, la resistencia aumenta rápidamente y la película se vuelve un mal conductor. Sin embargo, la película experimentará averías mecánicas bajo alta presión de contacto o averías eléctricas bajo alta tensión y gran corriente. Para algunos conectores de pequeño volumen, la presión de contacto es bastante pequeña y las ocasiones de uso son solo niveles de mA y mV. La resistencia de la película no es fácil de romper, lo que puede afectar la transmisión de señales eléctricas. Uno de los métodos de prueba de resistencia de contacto en GB5095 "Procedimientos de prueba básicos y métodos de medición para componentes electromecánicos usados en equipos eléctricos" es el "Método de milivoltios de resistencia de contacto". Para evitar que la película aislante del contacto se rompa, el valor máximo de CC o CA de la fuerza electromotriz abierta del circuito de prueba no debe ser superior a 20 mV, y la corriente de prueba CC o CA no debe ser superior a 100 mA.

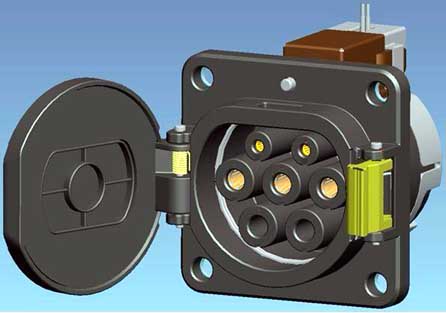

En los equipos eléctricos y electrónicos modernos, la densidad de los componentes y sus funciones relacionadas aumenta día a día, lo que impone límites estrictos a la interferencia electromagnética. Por lo tanto, el conector suele estar encerrado con una carcasa metálica para evitar la radiación de energía electromagnética interna o la interferencia de campos electromagnéticos externos. A bajas frecuencias, solo los materiales magnéticos pueden proteger significativamente el campo magnético. En este momento, existen ciertas regulaciones sobre la continuidad eléctrica de la carcasa metálica, es decir, la resistencia de contacto de la carcasa.
