Parámetros técnicos y propiedades mecánicas de conectores circulares

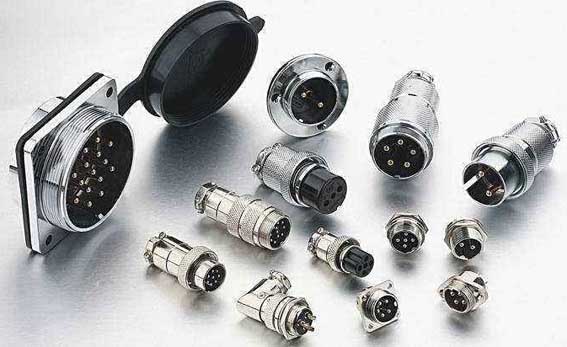

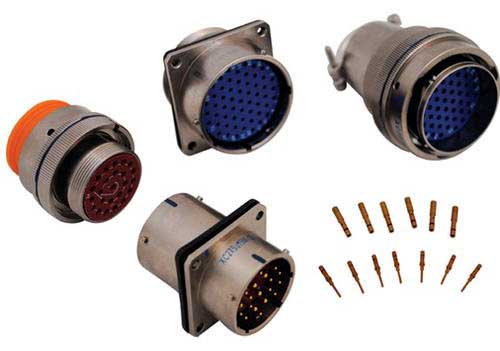

El conector circular es un tipo de conector con una estructura básica cilíndrica y una superficie de acoplamiento circular. En la clasificación de interconexión, pertenece a la categoría 5 y se utiliza para la interconexión entre dispositivos. A grandes rasgos, incluye conectores circulares de baja frecuencia, conectores coaxiales de radiofrecuencia y conectores de audio. La estructura cilíndrica del conector circular tiene una solidez natural y mayor resistencia que cualquier otra forma.
Características de los conectores circulares
1. El conector eléctrico circular tiene una estructura avanzada, uso conveniente, alta confiabilidad y cumple con el estándar nacional GJB2889;
2. Adopte la conexión de bayoneta, los pines y los enchufes se pueden instalar y quitar por separado;
3. El enchufe adopta una estructura de resorte de alambre, y el cable de clavija y enchufe adopta formas de engarzado y soldadura;
4. Hay nueve modelos para cada tipo, con un total de 32 arreglos de orificios para 1-62 núcleos. Incluyendo el tipo XC-básico (engarzado), el tipo de soldadura XCH-socket, el XCB-socket para el tipo de soldadura de placa impresa, sellado, blindaje sellado de doble cabezal, sin blindaje, etc .;
5. Con el fin de asegurar la coincidencia con varias especificaciones de cables, se pueden seleccionar varios accesorios de cable como FJA, FJC, FJD, etc.
6. Ampliamente utilizado en aviación, aeroespacial, correos y telecomunicaciones, computadoras, navegación y diversos instrumentos, medidores y otros equipos.
7. Utilice condiciones ambientales:
(1) Humedad relativa: 95% a 40 ℃
(2) Altura de trabajo: 30000 m
(3) Vibración: frecuencia 10 ～ 2000 HZ, aceleración 196 m / s2 (20 g)
(4) Impacto: aceleración máxima de 980 m / s2 (100 g)
(5) Aceleración constante: 980 m / s2 (100g)
(6) Estanqueidad al aire: 50,7 KPa a través de la toma de pared sellada; Placa cuadrada socket sellado 152KPa
(7) Vida mecánica: ≥ 1000 veces
Los conectores eléctricos circulares de la serie Q se fabrican de acuerdo con la norma SJ1744-81 del Ministerio de Industria Electrónica. La estructura del producto es confiable y fácil de operar. Las clavijas y los cables de las tomas están soldados. Según las necesidades del usuario, las clavijas y las tomas se pueden equipar con clavijas o agujeros. El producto tiene las características de tamaño pequeño, peso ligero, conexión rápida, separación rápida, etc., y es ampliamente utilizado en conexión eléctrica entre instrumentos, medidores y equipos electrónicos.
Propiedades mecánicas de conectores circulares
1. Carcasa: aleación de aluminio
2. Tratamiento de superficie: niquelado (F) de cadmio verde militar (B) electrolítico
3. Placa de montaje de aislamiento: material termoplástico
4. Anillo de sellado: elastómero de caucho de silicona
5. Contacto: aleación de cobre
6. Tratamiento superficial: chapado en oro sobre níquel
7. Vida: 500 ciclos de enchufe - Impacto: 2940 m / s2 3 ms
8. Vibración:
Sinusoidal 294 m / s2 10 ～ 2000Hz
Aleatorio 96 (m / s2) 2 / Hz 408 m / s2, 100 ～ 1000Hz
Aleatorio 480 (m / s2) 2 / Hz, 100 ～ 300 Hz
9. Fuerza de retención de contacto (mínima)
# 22D: 44N # 16: 111N # 8 Coaxial: 111N
# 20: 67N # 12: 111N # 8 Triaxial: 111N
10. Rendimiento eléctrico
Condiciones nominales de uso de la tensión soportada (Vrms): 21000m al nivel del mar.
Parámetros técnicos de conectores circulares.
1. Resistencia de contacto: (incluyendo la resistencia del cable al medir)
# 22D: 14,6 mΩ # 20: 7,3 mΩ
# 16: 3,8 mΩ # 12: 1,8 mΩ
2. Resistencia de aislamiento: mayor o igual a 5000 MΩ (500 V CC)
3. Corriente nominal de contacto:
# 22D: 5A # 20: 7.5A # 16: 13A # 12: 23A
4. Conductividad de la carcasa:
Revestimiento de cadmio verde militar: 2,5 mV
Chapado en níquel: 1 mV
5. Bloqueo:
100MHz es 90dB, 1GHz es 85dB
65dB a 10 GHz
6. Contacto coaxial:
Frecuencia de funcionamiento: 0 ～ 1 GHz Impedancia característica: 50 Ω
La relación de onda estacionaria de voltaje es menor o igual a 1.3

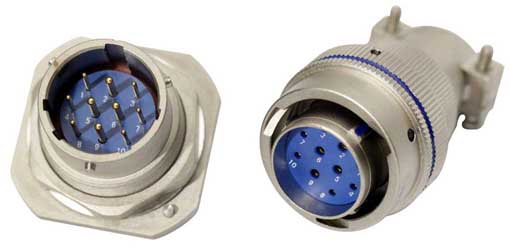

Composición del conector eléctrico circular
Una especie de conjunto de carcasa de conector eléctrico circular de bloqueo rápido de bola de acero en línea: Consiste en un enchufe y un enchufe El conjunto de la carcasa del enchufe se compone de siete partes: una carcasa, un manguito de bloqueo, una lengüeta, un pasador, una bola de acero, una metralla y una junta. Después de ensamblar el manguito de bloqueo y el caparazón, los pasadores se insertan desde el caparazón y se remachan en el manguito de bloqueo. El manguito de bloqueo y el caparazón se proporcionan con una rotación de 20 grados. Se instalan 3-4 bolas de acero en la carcasa del enchufe para bloquear la conexión. El manguito de bloqueo está provisto de una ranura recta, y la bola de acero está completamente retraída en la pared de la carcasa cuando no está apoyada; Después de la inserción, el manguito de bloqueo giratorio sostiene la bola de acero para que sobresalga de la pared interior de la carcasa y luego se extiende hacia la ranura anular de la carcasa del enchufe para bloquear el enchufe y el enchufe. También tiene inserción anti-oblicua, inserción anti-error, excelente rendimiento eléctrico y rendimiento de blindaje. Antivibración, antichoque, resistencia al medio ambiente y otras ventajas. Bloquear y desbloquear es conveniente y rápido, y el volumen es pequeño y conveniente de usar.
Características de los conectores circulares
1. El conector eléctrico circular tiene una estructura avanzada, uso conveniente, alta confiabilidad y cumple con el estándar nacional GJB2889;
2. Adopte la conexión de bayoneta, los pines y los enchufes se pueden instalar y quitar por separado;
3. El enchufe adopta una estructura de resorte de alambre, y el cable de clavija y enchufe adopta formas de engarzado y soldadura;
4. Hay nueve modelos para cada tipo, con un total de 32 arreglos de orificios para 1-62 núcleos. Incluyendo el tipo XC-básico (engarzado), el tipo de soldadura XCH-socket, el XCB-socket para el tipo de soldadura de placa impresa, sellado, blindaje sellado de doble cabezal, sin blindaje, etc .;
5. Con el fin de asegurar la coincidencia con varias especificaciones de cables, se pueden seleccionar varios accesorios de cable como FJA, FJC, FJD, etc.
6. Ampliamente utilizado en aviación, aeroespacial, correos y telecomunicaciones, computadoras, navegación y diversos instrumentos, medidores y otros equipos.
7. Utilice condiciones ambientales:
(1) Humedad relativa: 95% a 40 ℃
(2) Altura de trabajo: 30000 m
(3) Vibración: frecuencia 10 ～ 2000 HZ, aceleración 196 m / s2 (20 g)
(4) Impacto: aceleración máxima de 980 m / s2 (100 g)
(5) Aceleración constante: 980 m / s2 (100g)
(6) Estanqueidad al aire: 50,7 KPa a través de la toma de pared sellada; Placa cuadrada socket sellado 152KPa
(7) Vida mecánica: ≥ 1000 veces
Los conectores eléctricos circulares de la serie Q se fabrican de acuerdo con la norma SJ1744-81 del Ministerio de Industria Electrónica. La estructura del producto es confiable y fácil de operar. Las clavijas y los cables de las tomas están soldados. Según las necesidades del usuario, las clavijas y las tomas se pueden equipar con clavijas o agujeros. El producto tiene las características de tamaño pequeño, peso ligero, conexión rápida, separación rápida, etc., y es ampliamente utilizado en conexión eléctrica entre instrumentos, medidores y equipos electrónicos.
Propiedades mecánicas de conectores circulares
1. Carcasa: aleación de aluminio
2. Tratamiento de superficie: niquelado (F) de cadmio verde militar (B) electrolítico
3. Placa de montaje de aislamiento: material termoplástico
4. Anillo de sellado: elastómero de caucho de silicona
5. Contacto: aleación de cobre
6. Tratamiento superficial: chapado en oro sobre níquel
7. Vida: 500 ciclos de enchufe - Impacto: 2940 m / s2 3 ms
8. Vibración:
Sinusoidal 294 m / s2 10 ～ 2000Hz
Aleatorio 96 (m / s2) 2 / Hz 408 m / s2, 100 ～ 1000Hz
Aleatorio 480 (m / s2) 2 / Hz, 100 ～ 300 Hz
9. Fuerza de retención de contacto (mínima)
# 22D: 44N # 16: 111N # 8 Coaxial: 111N
# 20: 67N # 12: 111N # 8 Triaxial: 111N
10. Rendimiento eléctrico
Condiciones nominales de uso de la tensión soportada (Vrms): 21000m al nivel del mar.
Parámetros técnicos de conectores circulares.
1. Resistencia de contacto: (incluyendo la resistencia del cable al medir)
# 22D: 14,6 mΩ # 20: 7,3 mΩ
# 16: 3,8 mΩ # 12: 1,8 mΩ
2. Resistencia de aislamiento: mayor o igual a 5000 MΩ (500 V CC)
3. Corriente nominal de contacto:
# 22D: 5A # 20: 7.5A # 16: 13A # 12: 23A
4. Conductividad de la carcasa:
Revestimiento de cadmio verde militar: 2,5 mV
Chapado en níquel: 1 mV
5. Bloqueo:
100MHz es 90dB, 1GHz es 85dB
65dB a 10 GHz
6. Contacto coaxial:
Frecuencia de funcionamiento: 0 ～ 1 GHz Impedancia característica: 50 Ω
La relación de onda estacionaria de voltaje es menor o igual a 1.3
7. Contacto triaxial:
Ancho de banda de frecuencia 0 ～ 20 MHz
Voltaje nominal: 500 V CA máx. 125 V CA a 21000 m
Contactos internos y medios: menor o igual a 55mV por debajo de 1A
Contacto externo: menor o igual a 75mV a 12A
8. Rango de temperatura:
Recubrimiento de cadmio (B): -65 ℃ ～ + 175 ℃
Niquelado (F): -65 ℃ ～ + 200 ℃ - Niebla salina: 500h (Tipo B) 48h (Tipo F)
9. Calor húmedo: 24 h por ciclo, 10 ciclos
10. Inmersión en líquido: resistente a 11 tipos de disolventes como aceite hidráulico, aceite lubricante y líquido congelante.
Ancho de banda de frecuencia 0 ～ 20 MHz
Voltaje nominal: 500 V CA máx. 125 V CA a 21000 m
Contactos internos y medios: menor o igual a 55mV por debajo de 1A
Contacto externo: menor o igual a 75mV a 12A
8. Rango de temperatura:
Recubrimiento de cadmio (B): -65 ℃ ～ + 175 ℃
Niquelado (F): -65 ℃ ～ + 200 ℃ - Niebla salina: 500h (Tipo B) 48h (Tipo F)
9. Calor húmedo: 24 h por ciclo, 10 ciclos
10. Inmersión en líquido: resistente a 11 tipos de disolventes como aceite hidráulico, aceite lubricante y líquido congelante.

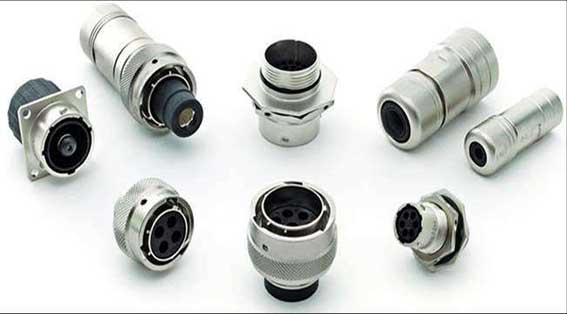

Composición del conector eléctrico circular
Una especie de conjunto de carcasa de conector eléctrico circular de bloqueo rápido de bola de acero en línea: Consiste en un enchufe y un enchufe El conjunto de la carcasa del enchufe se compone de siete partes: una carcasa, un manguito de bloqueo, una lengüeta, un pasador, una bola de acero, una metralla y una junta. Después de ensamblar el manguito de bloqueo y el caparazón, los pasadores se insertan desde el caparazón y se remachan en el manguito de bloqueo. El manguito de bloqueo y el caparazón se proporcionan con una rotación de 20 grados. Se instalan 3-4 bolas de acero en la carcasa del enchufe para bloquear la conexión. El manguito de bloqueo está provisto de una ranura recta, y la bola de acero está completamente retraída en la pared de la carcasa cuando no está apoyada; Después de la inserción, el manguito de bloqueo giratorio sostiene la bola de acero para que sobresalga de la pared interior de la carcasa y luego se extiende hacia la ranura anular de la carcasa del enchufe para bloquear el enchufe y el enchufe. También tiene inserción anti-oblicua, inserción anti-error, excelente rendimiento eléctrico y rendimiento de blindaje. Antivibración, antichoque, resistencia al medio ambiente y otras ventajas. Bloquear y desbloquear es conveniente y rápido, y el volumen es pequeño y conveniente de usar.
