Paso de 0,80 mm, Arnés de Conector PCB, FFC, FPC
Las ventajas de los conectores pcb, ffc, fpc de orificio pasante pequeño y engarzado: paso de 0,80 mm (0,031 ")
1. Los mazos de cables engarzados y perforados son producidos y procesados por equipos completamente automáticos, que pueden garantizar una calidad estable incluso en la producción en masa.
2. Realice la conexión W-B de cable a placa en un espacio muy pequeño.
3. La tecnología de prensado de perforación profesional de CJST puede garantizar una calidad estable incluso cuando se utilizan cables extremadamente delgados. (El cable crimpable más pequeño AWG # 36)
4. La longitud más corta del mazo de cables se puede engarzar 30 mm y la longitud más larga del mazo de cables es 300 mm.
1. Los mazos de cables engarzados y perforados son producidos y procesados por equipos completamente automáticos, que pueden garantizar una calidad estable incluso en la producción en masa.
2. Realice la conexión W-B de cable a placa en un espacio muy pequeño.
3. La tecnología de prensado de perforación profesional de CJST puede garantizar una calidad estable incluso cuando se utilizan cables extremadamente delgados. (El cable crimpable más pequeño AWG # 36)
4. La longitud más corta del mazo de cables se puede engarzar 30 mm y la longitud más larga del mazo de cables es 300 mm.
Conectores que pueden reemplazar a JST SUH
Paso de 0,80 mm, Carcasa de plástico, conectores pcb, ffc, fpc | |||
categoria de producto | serie 0800 | Filas | 1 |
Espaciado de productos | 0.80mm | Número de polos | 2-22 |
material del producto | PA66, UL94V-0 | Corriente nominal | 0.2A AC/DC |
Color del producto | negro | Voltaje nominal | 30V AC/DC |
Resistencia de aislamiento | 100MΩMin | Resistencia de contacto | 30mΩMax |
Material de metal | latón | Tensión soportada | 200V AC/minute |
enchapado | Dorado | rango de temperatura | -25℃ - +85℃ |
OD del diámetro del alambre | 0.32mm(Max) | Conector pcb, ffc, fpc | |
Imagen del producto |

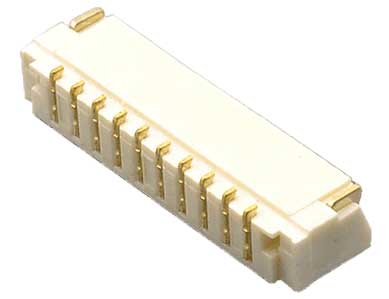

Paso de 0,80 mm, 90 °, conector de cabezal SMT | |||
categoria de producto | serie 0800 | Filas | 1 |
Espaciado de productos | 0.80mm | Número de polos | 2-22 |
material del producto | LCP, UL94V-0 | Corriente nominal | 0.2A AC/DC |
Color del producto | negro | Voltaje nominal | 30V AC/DC |
Resistencia de aislamiento | 100MΩMin | Resistencia de contacto | 30mΩMax |
Material de la aguja PIN | bronce fosforoso | Tensión soportada | 200V AC/minute |
Galvanoplastia con aguja PIN | chapado en estaño / chapado en oro | rango de temperatura | -25℃ - +85℃ |
OD del diámetro del alambre | 0.32mm(Max) | Conector pcb, ffc, fpc | |
Imagen del producto |

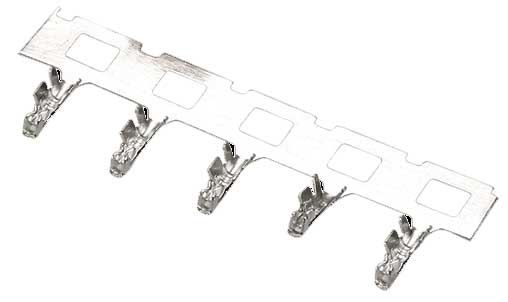

Paso de 0,80 mm, terminal de crimpado | |||
Clase pequeña de producto | serie 0800 | Tamaño del cable | (AWG) # 32-36 |
Espacio entre productos | 0,80 mm | Diámetro exterior del alambre | 0,60 mm (máx.) |
Material del producto | bronce fosforoso | Corriente nominal | 0.5A AC / DC |
Galvanoplastia del producto | estañado / chapado en oro | Voltaje nominal | 30 V CA / CC |
Resistencia de aislamiento | 100 MΩMin | Resistencia de contacto | 20 mΩ máx. |
Voltaje de resistencia | 200 V CA / minuto | Rango de temperatura | -25 ℃ - + 85 ℃ |
Imagen del producto |

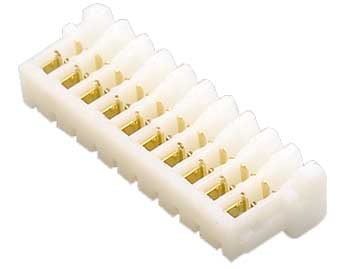

Paso de 0,80 mm, conector de cable a placa | |||
categoria de producto | serie 0800 | Filas | 1 |
Espaciado de productos | 0.80mm | Número de polos | 2-22 |
material del producto | LCP, UL94V-0 | Corriente nominal | 0.5A AC / DC |
Color del producto | color natural | Voltaje nominal | 30V AC/DC |
Resistencia de aislamiento | 100MΩMin | Resistencia de contacto | 20 mΩ máx |
rango de temperatura | -25℃ - +85℃ | Tensión soportada | 200V AC/minute |
Imagen del producto |
