Método de fabricación del cable de conexión de cadena ligera
Con el desarrollo continuo de productos de iluminación, los requisitos de las personas para encender luces de cadena se están diversificando cada vez más. La cadena de iluminación de aleros es una de ellas, que realiza la conversión de un conector de lámpara a varios conectores de lámpara. Hay muchos tipos de cadenas de iluminación existentes y sus procesos de producción y estándares son diferentes. Hoy en día, el método más utilizado es cortar el cable en secciones primero y luego conectar cada sección del cable. Aunque esto puede cumplir aproximadamente con los requisitos de uso, el diseño no es lo suficientemente inteligente como para garantizar los requisitos de longitud de cada sección. Por lo general, se usa cableado manual, lo que conduce a procesos complicados de ensamblaje y uso, más rotura de cobre, rendimiento inestable, control de tamaño inadecuado y muchos productos defectuosos. Es difícil garantizar la calidad del producto, lo que hace que el costo total sea demasiado alto.


Elementos de realización técnica:
En vista de las deficiencias mencionadas anteriormente, el propósito del diseño de la presente invención es proporcionar una línea de conexión de cuerda ligera con un diseño estructural ingenioso y razonable, fácil de ensamblar y usar, conexión estable y alta seguridad y confiabilidad.

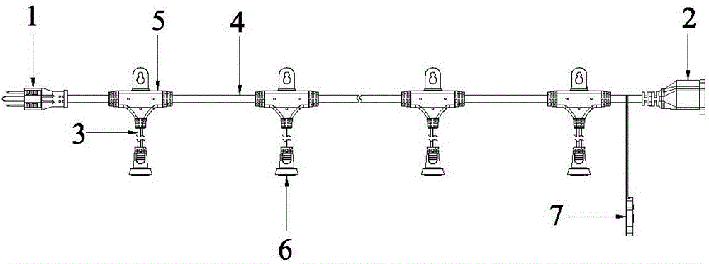

Para lograr el propósito anterior, la solución técnica que brinda el presente modelo de utilidad es: Una línea de conexión de cadena ligera incluye un enchufe macho, un enchufe hembra, una línea de conexión de derivación y una pluralidad de conectores de tres vías que se fijan uno al lado del otro en la misma línea de conexión principal en secuencia. Un extremo del cable de conexión de rama se inserta en el conector de tres vías y se remacha con el cable de conexión principal, y el otro extremo se proporciona con una tapa de lámpara impermeable. El enchufe macho y el enchufe hembra están conectados correspondientemente en ambos extremos de la línea de conexión principal, y el enchufe hembra está provisto de una cubierta impermeable, que puede cerrar el enchufe cuando no está en uso.

Como mejora de la presente invención, el conector de tres vías incluye una carcasa interior y una capa protectora que cubre la carcasa interior. Las partes superiores de las dos paredes laterales de la carcasa interior sobresalen simétricamente hacia fuera para formar dos partes de conexión transversales. La parte de conexión transversal está provista de un canal principal que se adapta a la línea de conexión principal. La posición media inferior de la carcasa interior sobresale hacia abajo para formar una pieza de conexión longitudinal. La parte de conexión longitudinal está provista de un canal de derivación que se adapta a la línea de conexión de derivación y se comunica con el canal principal, y se proporciona un orificio para colgar en la superficie exterior de la capa protectora.

Como mejora del presente modelo de utilidad, la línea de conexión principal incluye al menos dos fuentes de energía principales. El cable de conexión principal pasa a través del canal principal, y una de las sublíneas de alimentación principal está ubicada en el canal principal y está ubicada cerca del lado del enchufe macho con una parte pelada del cable izquierdo que expone el cable del núcleo. La otra sublínea de alimentación principal está ubicada en el canal principal y está cerca del enchufe hembra con una parte pelada de la línea derecha que expone su núcleo. La línea de conexión de derivación incluye al menos dos sublíneas de alimentación de derivación, y la línea de conexión de derivación se extiende hasta el canal de derivación. El núcleo de una de las fuentes de alimentación cables secundarios se remacha con el alambre de núcleo expuesto sobre la parte pelada del cable izquierda por remachado cinta de cobre. El núcleo de la otra sublínea de la fuente de alimentación de derivación está remachado con el núcleo expuesto en la parte pelada del cable derecho mediante remachado con cinta de cobre.

Nueva mejora: la longitud de la parte pelada del hilo izquierdo es de 3 a 5 mm, y la longitud de la parte pelada del hilo derecho es coherente con la longitud de la parte pelada del hilo izquierdo.
Nueva mejora de tipo: la distancia entre la parte pelada del hilo izquierdo y la parte pelada del hilo derecho es de ≧ 10 mm.
Nueva mejora: la carcasa interior está provista de un marco interior de partición que puede separar la cinta de cobre remachada en la parte pelada del cable izquierdo de la tira de cobre remachada en la parte pelada del cable derecho.
Mejora de nuevo tipo; la hebilla de la línea principal capaz de posicionar y fijar la línea de conexión principal se proporciona en el borde interior de la abertura del canal principal.
Mejora de nuevo tipo; la hebilla del ramal capaz de posicionar y fijar la ramal de conexión se proporciona en el borde interior de la abertura del canal ramal.
