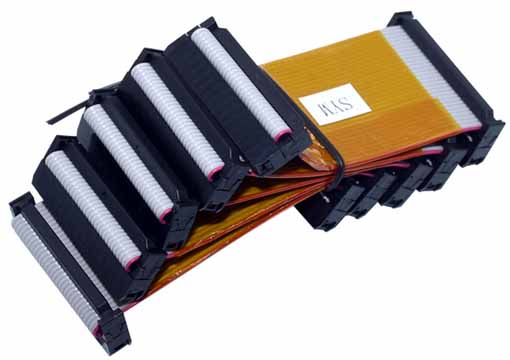

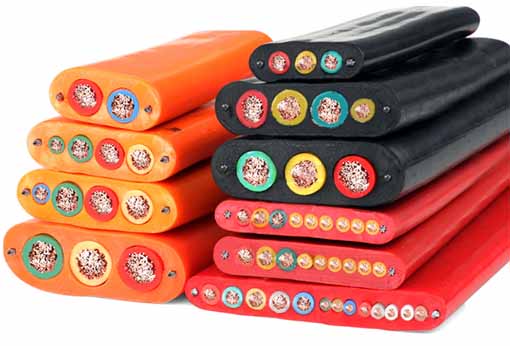

Cable plano flexible (FFC) El número y el espaciado de los cables se pueden seleccionar de forma arbitraria. Haga que la conexión sea más conveniente, reduzca en gran medida el volumen de productos electrónicos, reduzca los costos de producción y mejore la eficiencia de la producción. Es más adecuado para cables de transmisión de datos entre piezas móviles y placas principales, entre placas PCB y placas PCB, y en equipos eléctricos miniaturizados. Las especificaciones comunes incluyen varios cables flexibles de paso, como 0,5 mm, 0,8 mm, 1,0 mm, 1,25 mm, 1,27 mm, 1,5 mm, 2,0 mm, 2,54 mm, etc.
En la actualidad, se usa ampliamente en la conexión entre el cabezal de impresión de varias impresoras y la placa base, la transmisión de señal y la conexión de la placa de trazadores, escáneres, fotocopiadoras, parlantes, aparatos LCD, máquinas de fax, varios reproductores de DVD y otros productos. En los equipos eléctricos modernos, casi no se encuentra en ninguna parte.
modelo
Los modelos más utilizados son los siguientes:
Tipo A: Los dos extremos están conectados y la placa de refuerzo se pega en la cinta aislante;
Tipo B: Cruce la placa de refuerzo y péguela directamente sobre la cinta aislante;
Tipo C: Las placas de refuerzo en ambos extremos se pegan directamente sobre el conductor;
Tipo D: Cruce las placas de refuerzo en ambos extremos y péguelas directamente sobre el conductor;
Tipo E: un extremo de la placa de refuerzo se pega en la cinta aislante y el otro extremo se suelda directamente;
Tipo F: las placas de refuerzo en ambos extremos se unen directamente a la cinta aislante y la mitad interior se despega;
Tipo G: Soldadura directa en ambos extremos.
Parámetros técnicos FFC:
Número de conductores N: el número de conductores de cobre en el cable;
Paso P: la distancia entre las líneas centrales de dos conductores adyacentes;
Margen M: La distancia entre la línea central del conductor más externo y el borde del cable:
Paso completo TP: la distancia entre las líneas centrales de los dos conductores más externos, TP = P * (N-1);
Ancho total W: la distancia entre los dos bordes del cable, W = P * (N + 1);
Longitud total TL: la distancia entre los dos extremos del cable;
Espesor de inserción TT: el espesor de los dos extremos de conexión del cable;
Se proporcionan un cable plano capaz de conectar fácilmente un conector a un extremo del mismo y un mazo de cables proporcionado con el cable plano. El mazo de cables (1) está provisto de un conector (2) y un cable plano (3). El conector (2) está provisto de una carcasa de conector (4) y un terminal hembra (5). El cable plano (3) se suministra con: Múltiples alambres (14) y alambres de trama alargados (15). El terminal hembra (5) está unido al extremo del cable (14). La línea de latitud (15) se establece con: Las intersecciones (15a, 15c), las intersecciones (15a, 15c) son perpendiculares a los múltiples alambres (14) y están dispuestas en los múltiples alambres (14) y se suben y bajan con cierta regularidad; Y las porciones paralelas (15b, 15d, 15e), las porciones paralelas (15b, 15d, 15e) son continuas con la intersección (15a, 15c) y están conectadas a los extremos colocados en la pluralidad de cables eléctricos (14) Los cables ( 14a, 14b) se superponen. Los cables eléctricos adyacentes (14) están dispuestos con espacios entre ellos, y las intersecciones adyacentes (15a, 15c) de los cables de trama (15) están dispuestas con espacios entre ellos.
En una máquina eléctrica, como un vehículo, como objeto en movimiento, se dispone un mazo de cables para conectar eléctricamente varios dispositivos electrónicos entre sí. En algunos casos, el arnés de cableado incluye: En el cable plano, se integran una parte de cubierta hecha de un aislante y una parte de conexión hecha de un aislante. El cable plano tiene una forma plana, y cada porción de cubierta que cubre cada conductor tiene el mismo diámetro y está dispuesta paralela entre sí a intervalos regulares; Y, un conector que se adjunta al extremo del conductor del cable plano.
El cable plano mencionado anteriormente se fabrica mediante moldeo por extrusión integral de tal manera que un aislante hecho de resina de la serie de poliolefinas o similar se extruye continuamente alrededor de un conductor dispuesto en paralelo y cubre el conductor. Por lo tanto, cuando cambia el número de conductores, el diámetro del conductor o el ancho de la parte de conexión del aislante, es necesario proporcionar una nueva boquilla para el moldeo por extrusión. Por tanto, el aumento del número de productos dificulta la reducción de los costes de producción.
La presente invención propone un cable plano para integrar conductores de diversas formas sin incrementar el coste de producción.
El cable plano incluye: múltiples alambres revestidos; Un miembro de refuerzo en forma de banda para agrupar la pluralidad de cables eléctricos cubiertos; Y un cable para coser el miembro de refuerzo para fijar la pluralidad de cables eléctricos cubiertos entre sí.
Cada cable eléctrico cubierto está definido por un conductor y una parte de cubierta que cubre el conductor, y tiene una forma de sección transversal circular. Los cables eléctricos cubiertos están separados entre sí y dispuestos en paralelo. La pluralidad de miembros de refuerzo se proporciona para estar espaciados entre sí en la dirección longitudinal del cable eléctrico cubierto y para ser paralelos entre sí. La dirección longitudinal del miembro de refuerzo es perpendicular a (interseca) la dirección longitudinal del cable eléctrico cubierto. El miembro de refuerzo se superpone a la pluralidad de cables eléctricos cubiertos.
En el cable plano mostrado, al agrupar la pluralidad de cables eléctricos cubiertos con el miembro de refuerzo y el cable, la pluralidad de cables eléctricos cubiertos se fijan en paralelo entre sí. Además, cambiando apropiadamente el diámetro del alambre y el número de alambres eléctricos cubiertos usando el miembro de refuerzo y el haz de alambres, se pueden integrar conductores de varias formas sin incrementar el costo de producción.
