Tipos y aplicaciones de cables
Cable con revestimiento de goma retardante de llama
1. El uso de cable con revestimiento de goma ignífugo
Este producto es una serie de cables flexibles revestidos de caucho usados en minas. Es adecuado para la conexión de energía de cizallas y equipos similares con voltaje nominal Uo / U de 1.9 / 3.3KV e inferior. Utilizado principalmente en minas de carbón.
2. Condiciones de uso
La temperatura de trabajo permitida a largo plazo del núcleo es de 65 ℃, y el radio mínimo de curvatura del cable es 6 veces el diámetro del cable. El cable con revestimiento amarillo no debe exponerse a la luz solar durante mucho tiempo.
Cable de grado nuclear
Ámbito de aplicación
· Este producto es adecuado para los cables de control y conexión de señales utilizados en la red de sistemas de control de centrales nucleares con una tensión nominal Uo / U de 0,6 / 1kV.
· La temperatura de trabajo permitida a largo plazo del conductor de cable de grado nuclear es de 90 ℃, la temperatura máxima del conductor del cable durante el cortocircuito no excede los 250 ℃ y la duración no excede los 5 segundos.
· La temperatura ambiente al tender los cables no debe ser inferior a 0 ° C.
· El radio de curvatura admisible durante el tendido de cables es:
- Los cables no blindados no deben tener menos de 6 veces el diámetro del cable.
- Los resultados de los cables con blindaje o cinta de cobre no deben ser inferiores a 12 veces el diámetro del cable.
- Los cables flexibles con estructura de blindaje no deben tener menos de 6 veces el diámetro del cable.
· Cuando la temperatura de trabajo permitida a largo plazo del conductor no es superior a 90 ℃, la vida útil de evaluación del cable no debe ser inferior a 40 años.
· El cable terminado debe cumplir con los requisitos de la prueba de combustión combinada Clase A especificada en el estándar GB / T18380.3.
· Densidad de humo del cable terminado: la transmisión de luz no es inferior al 70%.
· Resistencia a la radiación: 25 × 104Gy
· Libre de halógenos: Cuando se queman materiales no metálicos, la acidez (expresada en valor de PH) del gas de escape debe ser superior a 4,3, la conductividad no debe ser superior a 10μS / mm.

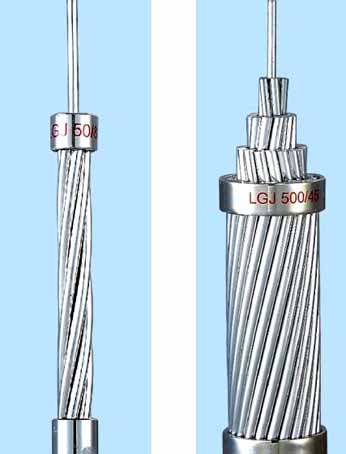

Cables desnudos y productos conductores desnudos
Las principales características de esta categoría de productos son:
Metal conductor puro, sin aislamiento ni vaina, como alambre trenzado de aluminio con núcleo de acero, barra colectora de cobre-aluminio, alambre de locomotora eléctrica, etc .; La tecnología de procesamiento es principalmente procesamiento a presión, como fundición, calandrado, estirado, trenzado / exprimido trenzado, etc .; Los productos se utilizan principalmente en suburbios, zonas rurales, líneas principales de usuarios, armarios de distribución, etc.

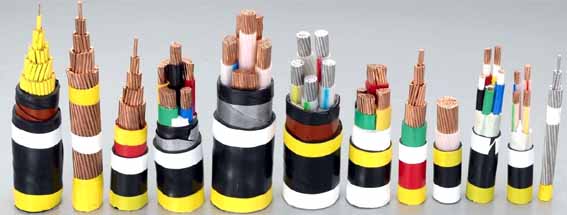

cable de energía
Los productos se utilizan principalmente en la transmisión de energía eléctrica fuerte en líneas de generación, distribución, transmisión, transformación y suministro de energía. La corriente que pasa es grande (decenas de amperios a varios miles de amperios) y el voltaje es alto (220 V a 500 kV y más).
Cables de comunicación y fibras ópticas
Con el rápido desarrollo de la industria de las comunicaciones en las últimas dos décadas, los productos también se han desarrollado a una velocidad asombrosa. Desde los simples cables telefónicos y telegráficos del pasado, se ha desarrollado hasta miles de pares de cables de voz, cables coaxiales, cables ópticos, cables de datos e incluso cables de comunicación combinados. El tamaño de la estructura de este tipo de productos suele ser pequeño y uniforme, y la precisión de fabricación es alta.

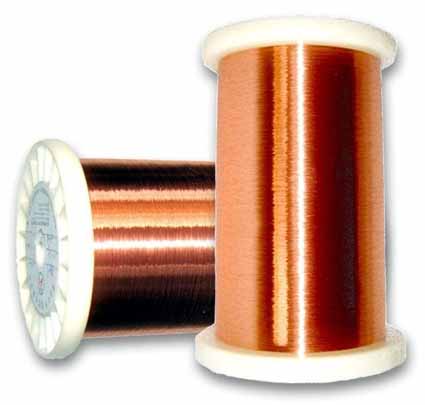

Alambre magnético (alambre enrollado)
Se utiliza principalmente en varios motores, instrumentos, etc.
Cable flexible ignífugo
1. Excelente resistencia al fuego, y el nivel de resistencia al fuego no solo cumple con la categoría internacional GB12666.6A a 950 ℃ durante 90 minutos. También puede cumplir con los requisitos de la norma británica BS6387-1994 a 650 ° C durante 3 h para la clase A, 750 ° C durante 3 h para la clase B y 950 ° C durante 3 h para la clase C. Al mismo tiempo, puede resistir el rocío de agua y el impacto mecánico durante la combustión.
2. Larga longitud continua Ya sea que se trate de un cable de un solo núcleo o de varios núcleos, la longitud puede cumplir con la longitud de la fuente de alimentación y la longitud límite puede alcanzar los 2000 m.
3. La sección transversal de un cable de un solo núcleo con una sección transversal grande puede alcanzar los 1000 mm2. La sección transversal del cable de varios núcleos puede alcanzar los 240 mm2.
4. Es flexible, el cable se puede enrollar en el carrete del cable, el radio de curvatura es ≥20D y D es el diámetro exterior del cable.
5. Sin humo y no tóxico cuando se quema, y se utiliza material inorgánico "incombustible" para el aislamiento. No producirá ningún gas nocivo durante la combustión, y mucho menos contaminación secundaria. Se le puede llamar un producto ecológico ecológico.
6. La capacidad de la sección transversal es demasiado grande y el cable no solo tiene un gran flujo de la sección transversal, sino que también tiene una gran capacidad de sobrecarga. Según los requisitos de cableado, la temperatura de la superficie del cable suele ser ≤70 70. Si el cableado no se puede tocar o está en contacto con materiales de construcción combustibles, la temperatura de la cubierta del cable puede alcanzar los 105 ° C. La temperatura de trabajo permitida del cable ignífugo puede alcanzar los 250 ℃ cuando está sobrecargado.
7. Los cables resistentes a la corrosión, con aislamiento orgánico y resistentes al fuego a veces necesitan usar tuberías de plástico o de hierro. Los plásticos son fáciles de envejecer y se vuelven quebradizos, y las tuberías de hierro son fáciles de oxidar; El cable ignífugo tiene una funda de cobre y no necesita ser entubado, y la funda de cobre tiene una buena resistencia a la corrosión.
8. Sin interferencias electromagnéticas. Cuando los cables ignífugos se colocan en el mismo eje con cables de señal y control y cables. El cable ignífugo está protegido por una cubierta de cobre y no interferirá con la información transmitida por el cable y el cable de control de señal.
9. Buena seguridad. Además de la fuente de alimentación normal en la llama, el cable a prueba de fuego puede encender el equipo de extinción de incendios para reducir la pérdida por incendio, y también es particularmente confiable para la seguridad personal. La cubierta de cobre es un buen conductor y el mejor cable de conexión a tierra, y es continua en toda la longitud del cable, lo que mejora en gran medida la sensibilidad y la fiabilidad de la protección de conexión a tierra.
10. Larga vida útil. Material aislante inorgánico, resistencia a altas temperaturas y no es fácil de envejecer. Su vida útil es muchas veces mayor que la de los cables con aislamiento orgánico y, en condiciones normales de trabajo, su vida útil puede ser equivalente a la de los edificios.
11. El transporte y la instalación de cables flexibles ignífugos incluyen la instalación.
Nuevos productos de cable
Los derivados / nuevos productos de alambres y cables se deben principalmente a diferentes ocasiones de aplicación, diferentes requisitos de aplicación, conveniencia del equipo y requisitos para reducir los costos del equipo. Sin embargo, se produce mediante el uso de nuevos materiales, materiales especiales o cambiando la estructura del producto, o mejorando los requisitos del proceso, o combinando productos de diferentes variedades.
Utilice diferentes materiales: por ejemplo, cables retardadores de llama, cables con bajo contenido de humo, cero halógenos / poco humo y bajo contenido de halógenos, cables a prueba de termitas, cables a prueba de ratones, cables resistentes al aceite / resistentes al frío / resistentes a la temperatura, etc.
Productos combinados: como OPGW, etc.
Instalación conveniente y reducción de costos de equipos: por ejemplo, ramales prefabricados, etc.
Aplicación de cable
Sistemas de poder
Los principales productos de alambres y cables utilizados en el sistema de energía son:
Cables desnudos aéreos, barras colectoras (barras colectoras), cables de alimentación (cables de plástico, cables de papel de aceite (básicamente reemplazados por cables de alimentación de plástico),
Cables revestidos de goma, cables aéreos aislados),
Cables de derivación (reemplace parte de las barras colectoras), cables electromagnéticos y cables de equipos eléctricos y cables para equipos de potencia, etc.
Transferencia de información
Los alambres y cables utilizados en los sistemas de transmisión de información incluyen principalmente: cables telefónicos locales, cables de televisión, cables electrónicos, cables de radiofrecuencia, cables de fibra óptica, cables de datos, cables electromagnéticos, comunicaciones eléctricas u otros cables compuestos.
Sistema de instrumentos
A excepción de los cables desnudos aéreos, casi todos los demás productos tienen aplicaciones en esta parte, pero principalmente cables de alimentación, cables magnéticos, cables de datos, cables de instrumentación, etc.
