Ventajas y desventajas de la estructura de conector circular

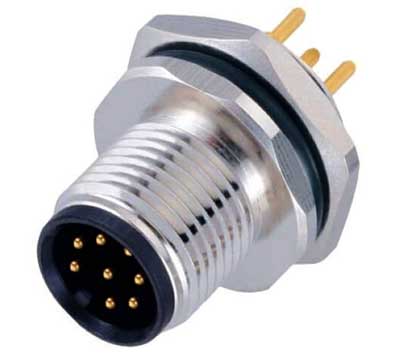

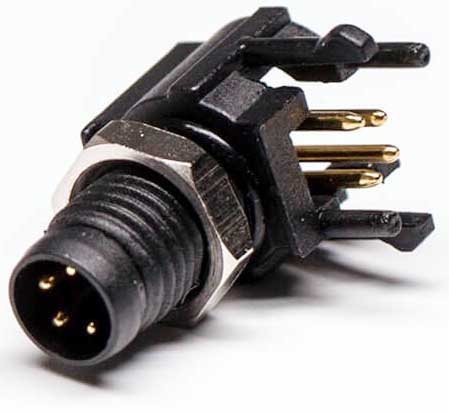

El conector circular es un tipo de conector con una estructura básica cilíndrica y una superficie de acoplamiento circular. En la clasificación de interconexión, pertenece a la categoría 5 y se utiliza para la interconexión entre dispositivos. En términos generales, incluye conectores circulares de baja frecuencia, conectores coaxiales de radiofrecuencia y conectores de audio. La estructura cilíndrica del conector circular tiene una solidez natural y mayor resistencia que cualquier otra forma.
Características del conector circular
Los enchufes y enchufes de los conectores circulares están conectados principalmente por hilos. El número de terminales puede variar de dos a cientos, y tiene las características de tamaño pequeño y alta confiabilidad. Puede satisfacer las necesidades de conexión por cable entre dispositivos electrónicos.
La estructura básica del conector circular.
El pin de contacto es la parte central del conector circular para completar la función de conexión eléctrica. Generalmente, un par de contactos se compone de una clavija de contacto hembra y un contacto macho, y la conexión eléctrica se realiza insertando las clavijas de contacto hembra y macho.
2. Posesión
Los accesorios se dividen en accesorios estructurales y accesorios de instalación. Accesorios estructurales como pasadores de posicionamiento, anillos de abrazadera, anillos de acoplamiento, anillos de sellado, pasadores de guía, llaves de posicionamiento, abrazaderas de cable, juntas, etc. Accesorios de instalación como bobinas de resorte, clavos, varillas, hembras, etc. La mayoría de los accesorios tienen piezas comunes y piezas estándar.
3. Aislante
El aislante también se denomina a menudo base o placa de montaje. Su función es disponer las piezas de contacto de acuerdo con la posición y el espaciamiento requeridos, y asegurar el rendimiento del aislamiento entre las piezas de contacto y entre la pieza de contacto y la carcasa.
4. Shell
La carcasa también se llama carcasa, que es la cubierta exterior del conector circular. Proporciona protección mecánica para la placa de montaje y los pines aislantes incorporados, y proporciona alineación del enchufe y el enchufe cuando se acoplan, y luego fija el conector al dispositivo.
Ventajas y desventajas de los conectores circulares.
ventaja: Los conectores circulares son ideales para aplicaciones que requieren conectores eléctricos con terminales más fuertes. Su forma cilíndrica los hace especialmente resistentes a las turbulencias mecánicas y los daños por impacto.
Desventajas: El área de superficie circular limita la disposición de pines y enchufes en la superficie del conector circular;
Los conectores con caras rectangulares pueden montar más contactos con un espaciado más grande y uniforme en una superficie más pequeña.
Aplicación de conector circular
La estructura cilíndrica del conector circular tiene una solidez natural y una relación resistencia-peso más alta que cualquier otra forma. Es fácil de procesar con máquinas herramienta estándar. Es más fácil de sellar, fácil de insertar y desconectar. Mecanismo de bloqueo simple y firme. Diez años de desarrollo tecnológico le han otorgado un proceso completo y razonable y una alta fiabilidad. Por lo tanto, es necesario utilizar un conector multicontacto para realizar la interconexión entre componentes y cables, y el conector circular es la primera opción.
