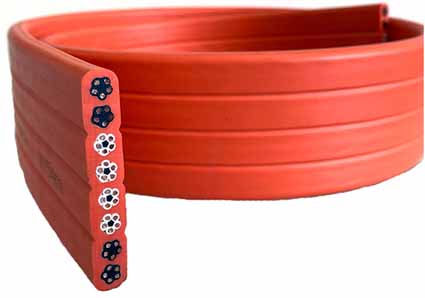

(YB, YBF, YBZ) Los cables planos son producidos por organizaciones estándar y son adecuados para equipos eléctricos móviles con voltajes nominales de CA de 450 V / 70 V e inferiores. La estructura plana es especialmente adecuada para ocasiones de flexión frecuentes, sin torceduras y plegado ordenado. YB, YBF, YBZ tres categorías de productos pueden satisfacer las necesidades de varias ocasiones. Es adecuado para la conexión eléctrica entre equipos eléctricos móviles en entornos hostiles como la generación de energía, la metalurgia, la industria química y los puertos.

Requisitos técnicos para cables planos
1. Voltaje nominal de CA:
Uo / U = 450V / 750V;
Uo: el valor efectivo de voltaje entre cualquier conductor de fase y tierra;
U: El valor efectivo del voltaje entre cualquier conductor bifásico.
2. Voltaje de funcionamiento:
En el sistema de CA, la tensión de trabajo no es más de 1,1 veces la tensión nominal;
En el sistema de CC, la tensión de trabajo no es más de 1,5 veces la tensión nominal.
3. Temperatura de trabajo a largo plazo del núcleo del alambre: menor o igual a 65 ℃.

Usos de cables planos
1. Conductor de núcleo de potencia;
2. Aislamiento;
3. Cinta adhesiva;
4. Conductor de núcleo de alambre de tierra;
5. Aislamiento;
6. Capa de relleno;
7. Conductor de núcleo de control;
8. Aislamiento;
9. Funda.


Parámetros técnicos del cable plano.
1. Cuando la resistencia de aislamiento del cable plano se convierte a una longitud de 1 km y la temperatura es de 20 ℃, el núcleo de potencia no debe ser inferior a 30 MΩ / km.
2. Para la prueba de voltaje del cable plano, los núcleos de potencia deben poder soportar la prueba de voltaje de 50Hz, 2500V durante 5 minutos y controlar
Los núcleos de los cables deben poder soportar la prueba de voltaje CA 50Hz, 1500V.
3. La longitud de entrega del cable plano no debe ser inferior a 150 m, y la longitud del cable corto no debe ser inferior a 35 m. La cantidad de entrega no debe exceder el 10% de la longitud total de entrega. Según el acuerdo entre el usuario y el fabricante, se permite la entrega de cualquier longitud de cable.

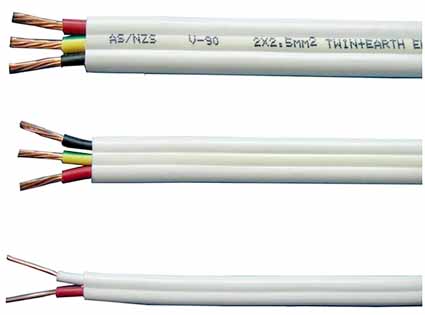

Método de formación de cable plano
Como cable de varios núcleos, los cables planos se utilizaron por primera vez en computadoras e instrumentos electrónicos. Debido a su flexibilidad y al pequeño espacio de cableado, también se ha utilizado ampliamente en aparatos eléctricos civiles como teléfonos y grabadoras. Para cumplir con los diferentes requisitos, se están desarrollando constantemente algunos cables planos nuevos. La aplicación del conector de desplazamiento de aislamiento hace que la terminación del cable plano sea extremadamente conveniente y confiable. Al mismo tiempo, se imponen requisitos más estrictos sobre las dimensiones geométricas de la tolerancia de la distancia entre ejes del cable plano, el error acumulativo de la distancia entre ejes y el espesor del aislamiento, lo que dificulta la fabricación de cables planos.
El proceso de producción de cables planos es básicamente similar al del cableado de plástico. En la unidad de formación de cable plano, además de agregar un dispositivo de formación de cable plano relacionado con el proceso principal de procesamiento de material aislante. Los equipos como los bastidores de pago de múltiples cabezales, los tanques de agua de refrigeración, los detectores de chispas, los tractores y las máquinas formadoras de bobinas son básicamente similares a los que se utilizan en la producción de cableado de plástico.

El método de moldeo de cables planos consiste en intercalar un grupo de alambres de núcleo dispuestos uniformemente a un cierto intervalo entre dos películas de plástico y unir las tres para formar un cable plano por ciertos medios. Hay dos problemas que deben resolverse durante el moldeo, uno es cómo producir dos capas de película plástica que se puedan unir o fusionar entre sí, y el otro es garantizar que un grupo de alambres se mantenga siempre a una cierta distancia y se disponga igualmente.
El aislamiento de cable plano incluye cloruro de polivinilo suave, poliéster y fluoroplásticos. Las propiedades de procesamiento de estos compuestos de polímero son diferentes, y diferentes métodos de procesamiento deben ser utilizados para que sean conformados. La gente ha desarrollado una variedad de máquinas formadoras de cables planos y, aunque cada una tiene sus propias características, básicamente se pueden dividir en cuatro categorías.

1. Método de extrusión directa. Utilice una extrusora de plástico para extruir directamente el cable plano con una matriz, como la máquina de cable plano de KABLEMETAL en Alemania Occidental y la máquina de cable plano de MAILFLER en Suiza.
2. Método de laminación. El alambre y el plástico se presionan en un cable a través de un par de rodillos. Este método se puede dividir en dos tipos según la fuente de la película plástica. Un método llamado laminación de película de extrusión, como la máquina de cable plano de Japan Showa Wire and Cable Co., Ltd .;
La otra se llama laminación de película prefabricada, como la máquina de cable plano del 23º Instituto de Investigación del Ministerio de Ingeniería Mecánica y Eléctrica.
3. Método de unión. Las dos piezas de película y el alambre están unidas y formadas por un adhesivo, como la máquina de cable plano polycool de la fábrica No 20 anterior.
4. El método entre los dos métodos de moldeo, como la máquina de cable plano blindado combinado con el método de extrusión y el método de laminación, se ha informado en muchos documentos.

Requisitos de producción de cables planos
Varios métodos de formación de cables planos tienen su ámbito de aplicación y ventajas y desventajas. El método de moldeo que se utilice en la producción depende del rendimiento de procesamiento del material aislante. Hay dos tipos de métodos de moldeado para cables planos de algunas especificaciones. Por ejemplo, UL2651 puede adoptar un método de extrusión directa o un método de laminación; Y algunos cables planos solo pueden usar un método de moldeo, como UL2468 y UL2877 solo pueden usar el método de extrusión directa, y UL2902 solo puede usar el método de unión. En el archivo UL se estipulan claramente varios métodos de formación de cables planos estándar de UL.
