rendimiento básico y clasificación de los conectores eléctricos
- PRODUCT DETAIL
Además de cumplir los requisitos generales de rendimiento de conexión del conector eléctrico, un requisito particularmente importante es que el conector eléctrico debe lograr un buen contacto, un trabajo confiable y un mantenimiento conveniente. La confiabilidad de su trabajo afecta directamente el funcionamiento normal del circuito del equipo e involucra la seguridad de todo el host.
Por esta razón, el circuito anfitrión tiene requisitos muy estrictos sobre la calidad y confiabilidad del conector eléctrico. También es debido a la alta calidad y alta confiabilidad del conector eléctrico que también se usa ampliamente en sistemas militares como la aviación, aeroespacial y defensa nacional. Los métodos de clasificación comúnmente usados para conectores eléctricos incluyen forma, estructura y uso.

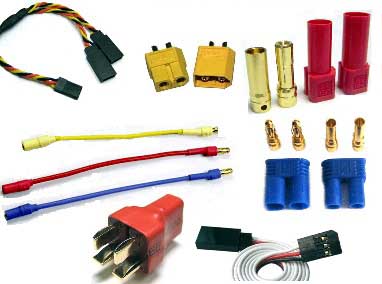

Conectores eléctricos circulares, conectores eléctricos rectangulares.
Los conectores eléctricos circulares son los más grandes en equipos militares (aeroespacial, aeroespacial) debido a sus características estructurales. Los conectores eléctricos rectangulares se utilizan más en placas de circuito impreso de equipos electrónicos debido a su estructura simple.
Clasificados por estructura
Según el método de conexión:
Conexión roscada, conexión de bayoneta (rápida), conexión de bloqueo de tarjeta, conexión push-pull, conexión en línea, etc .;

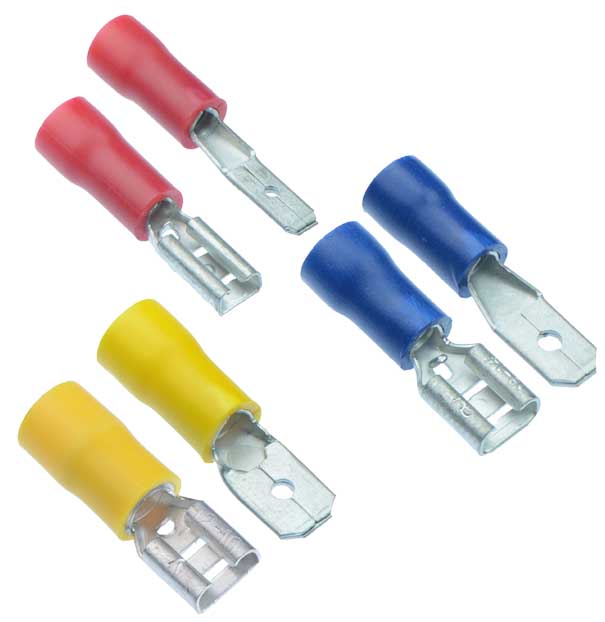

Según el formulario de rescisión del cuerpo de contacto:
Engarzado, soldadura, enrollado, fijación con rosca (tapa);
Clasificado por protección ambiental:
Conectores eléctricos resistentes al medio ambiente y conectores eléctricos ordinarios.
Clasificados por finalidad
Conector eléctrico RF
Conector eléctrico modelo JXP-10-12
Conector eléctrico modelo JXP-10-12
Conector eléctrico sellado (soldadura de sellado de vidrio)
Conector eléctrico de alta temperatura
Conector eléctrico de desconexión y separación automática
Conector eléctrico de filtrado
Conector eléctrico compuesto
Conector de alimentación para aeropuerto
Conectores eléctricos para placas de circuito impreso, etc.

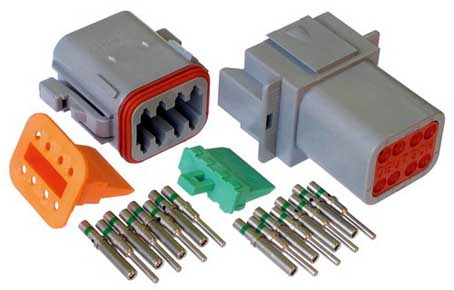

El conector eléctrico está compuesto por tres unidades básicas: una carcasa, un aislante y un contacto.
Carcasa del conector eléctrico
La carcasa del conector eléctrico se refiere a la carcasa del enchufe, la tuerca de conexión y el accesorio de cola. La función de la carcasa es proteger las partes internas del conector eléctrico, como el aislante y el cuerpo del contacto (el nombre general de la clavija) para que no se dañen. La ranura de la llave de posicionamiento superior asegura el posicionamiento del enchufe y el enchufe. La tuerca de conexión se utiliza para conectar y desconectar el enchufe. El accesorio de cola se utiliza para proteger el cable y el cuerpo del contacto de daños y para fijar el cable. La carcasa también tiene un cierto efecto de blindaje electromagnético.
La carcasa generalmente está hecha de procesamiento de aleación de aluminio (mecanizado, extrusión en frío, fundición a presión). Las carcasas de acero se utilizan principalmente para el sellado y soldadura de vidrio y conectores eléctricos de alta temperatura.
Aislante de conector eléctrico
Instalando aisladores de clavija y aisladores de gato. Cuerpo de sellado de interfaz, cuerpo de línea de sellado y otros componentes. Se utiliza para mantener el orificio de inserción del pasador en la posición establecida y aislar eléctricamente cada cuerpo de contacto y entre cada cuerpo de contacto y la carcasa. Las medidas de sellado se obtienen mediante el aislante y el cuerpo de sellado del cuerpo de sellado de la interfaz para mejorar la resistencia ambiental del conector eléctrico.
Para adaptarse a la alta temperatura, baja temperatura y retardante de llama del producto, las dimensiones geométricas de las piezas son estables y fiables. Los aisladores se moldean principalmente a partir de plásticos termoendurecibles. El cuerpo de sellado de la interfaz y el cuerpo del alambre de sellado están moldeados con caucho de silicona, etc.
Pines de conectores eléctricos
El cuerpo del contacto incluye un pin macho y un pin hembra, a veces también llamado jack de pin. El método de conexión se divide en tipo de soldadura, tipo de engarzado, tipo de presión y tipo de bobinado, etc., para realizar la conexión del circuito.
Los pines y los conectores son componentes clave de los conectores eléctricos, que afectan directamente la confiabilidad de los conectores eléctricos. La mayoría de los conectores de clavija se agregan a máquina con materiales de aleación de cobre elásticos con buena conductividad eléctrica, y la superficie está plateada y dorada para lograr el propósito de baja resistencia al contacto y resistencia a la corrosión. Los conectores generalmente incluyen conectores de ranura dividida, conectores de resorte de alambre, conectores de resorte de corona y conectores perforados.
Las características estructurales del conector eléctrico son: Resistente al medio ambiente, conexión tipo bayoneta (rápida), posición de varias teclas (enchufe a prueba de errores), conexión engarzada de clavija y cable (cable único para una fácil resolución de problemas). La carcasa y el anillo de protección garantizan una capacidad de protección contra interferencias electromagnéticas de 360 °.
Por esta razón, el circuito anfitrión tiene requisitos muy estrictos sobre la calidad y confiabilidad del conector eléctrico. También es debido a la alta calidad y alta confiabilidad del conector eléctrico que también se usa ampliamente en sistemas militares como la aviación, aeroespacial y defensa nacional. Los métodos de clasificación comúnmente usados para conectores eléctricos incluyen forma, estructura y uso.
Clasificación de conectores eléctricos

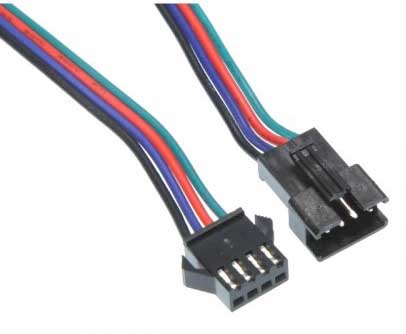

Clasificados por formaConectores eléctricos circulares, conectores eléctricos rectangulares.
Los conectores eléctricos circulares son los más grandes en equipos militares (aeroespacial, aeroespacial) debido a sus características estructurales. Los conectores eléctricos rectangulares se utilizan más en placas de circuito impreso de equipos electrónicos debido a su estructura simple.
Clasificados por estructura
Según el método de conexión:
Conexión roscada, conexión de bayoneta (rápida), conexión de bloqueo de tarjeta, conexión push-pull, conexión en línea, etc .;
Según el formulario de rescisión del cuerpo de contacto:
Engarzado, soldadura, enrollado, fijación con rosca (tapa);
Clasificado por protección ambiental:
Conectores eléctricos resistentes al medio ambiente y conectores eléctricos ordinarios.
Clasificados por finalidad
Conector eléctrico RF
Conector eléctrico modelo JXP-10-12
Conector eléctrico modelo JXP-10-12
Conector eléctrico sellado (soldadura de sellado de vidrio)
Conector eléctrico de alta temperatura
Conector eléctrico de desconexión y separación automática
Conector eléctrico de filtrado
Conector eléctrico compuesto
Conector de alimentación para aeropuerto
Conectores eléctricos para placas de circuito impreso, etc.
Estructura del conector eléctrico
El conector eléctrico está compuesto por un asiento de conector de extremo fijo: un contacto hembra (enchufe), y un conector eléctrico de extremo libre, un contacto macho (enchufe). El enchufe se fija al componente eléctrico a través de su placa cuadrada (circular) (individualmente también mediante soldadura), el enchufe generalmente se conecta al cable y el enchufe y el enchufe se conectan a través de la tuerca de conexión.El conector eléctrico está compuesto por tres unidades básicas: una carcasa, un aislante y un contacto.
Carcasa del conector eléctrico
La carcasa del conector eléctrico se refiere a la carcasa del enchufe, la tuerca de conexión y el accesorio de cola. La función de la carcasa es proteger las partes internas del conector eléctrico, como el aislante y el cuerpo del contacto (el nombre general de la clavija) para que no se dañen. La ranura de la llave de posicionamiento superior asegura el posicionamiento del enchufe y el enchufe. La tuerca de conexión se utiliza para conectar y desconectar el enchufe. El accesorio de cola se utiliza para proteger el cable y el cuerpo del contacto de daños y para fijar el cable. La carcasa también tiene un cierto efecto de blindaje electromagnético.
La carcasa generalmente está hecha de procesamiento de aleación de aluminio (mecanizado, extrusión en frío, fundición a presión). Las carcasas de acero se utilizan principalmente para el sellado y soldadura de vidrio y conectores eléctricos de alta temperatura.
Aislante de conector eléctrico
Instalando aisladores de clavija y aisladores de gato. Cuerpo de sellado de interfaz, cuerpo de línea de sellado y otros componentes. Se utiliza para mantener el orificio de inserción del pasador en la posición establecida y aislar eléctricamente cada cuerpo de contacto y entre cada cuerpo de contacto y la carcasa. Las medidas de sellado se obtienen mediante el aislante y el cuerpo de sellado del cuerpo de sellado de la interfaz para mejorar la resistencia ambiental del conector eléctrico.
Para adaptarse a la alta temperatura, baja temperatura y retardante de llama del producto, las dimensiones geométricas de las piezas son estables y fiables. Los aisladores se moldean principalmente a partir de plásticos termoendurecibles. El cuerpo de sellado de la interfaz y el cuerpo del alambre de sellado están moldeados con caucho de silicona, etc.
Pines de conectores eléctricos
El cuerpo del contacto incluye un pin macho y un pin hembra, a veces también llamado jack de pin. El método de conexión se divide en tipo de soldadura, tipo de engarzado, tipo de presión y tipo de bobinado, etc., para realizar la conexión del circuito.
Los pines y los conectores son componentes clave de los conectores eléctricos, que afectan directamente la confiabilidad de los conectores eléctricos. La mayoría de los conectores de clavija se agregan a máquina con materiales de aleación de cobre elásticos con buena conductividad eléctrica, y la superficie está plateada y dorada para lograr el propósito de baja resistencia al contacto y resistencia a la corrosión. Los conectores generalmente incluyen conectores de ranura dividida, conectores de resorte de alambre, conectores de resorte de corona y conectores perforados.
Las características estructurales del conector eléctrico son: Resistente al medio ambiente, conexión tipo bayoneta (rápida), posición de varias teclas (enchufe a prueba de errores), conexión engarzada de clavija y cable (cable único para una fácil resolución de problemas). La carcasa y el anillo de protección garantizan una capacidad de protección contra interferencias electromagnéticas de 360 °.
