Litzendraht ist eine Ader ohne Isolierung. Es wird durch Verdrillen mehrerer Drähte realisiert, um sich mit einer konstanten Winkelgeschwindigkeit zu drehen und sich mit einer konstanten Geschwindigkeit vorwärts zu bewegen. Zu den häufig verwendeten Litzendrähten gehören Kupfer-, Aluminium- und Stahldrähte, die in eine Vielzahl unterschiedlicher Querschnitte und verschiedene Arten von Kabel leiterkernen verseilt werden können. Es eignet sich für Gelegenheiten, bei denen die Arbeitsfrequenz hoch ist und der Skin-Effekt und der Proximity-Effekt einzelner Stränge zu groß sind. Die Verwendung von verdrillten Drähten kann die Betriebstemperatur reduzieren. Im Vergleich zu eindrähtigen Drähten gleicher Querschnittsfläche weisen verdrillte Drähte höhere mechanische Eigenschaften und Flexibilität auf.

  • PRODUCT DETAIL
Litzendraht ist eine Ader ohne Isolierung. Es wird durch Verdrillen mehrerer Drähte realisiert, um sich mit einer konstanten Winkelgeschwindigkeit zu drehen und sich mit einer konstanten Geschwindigkeit vorwärts zu bewegen. Zu den häufig verwendeten Litzendrähten gehören Kupfer-, Aluminium- und Stahldrähte, die in eine Vielzahl unterschiedlicher Querschnitte und verschiedene Arten von Kabel leiterkernen verseilt werden können. Es eignet sich für Gelegenheiten, bei denen die Arbeitsfrequenz hoch ist und der Skin-Effekt und der Proximity-Effekt einzelner Stränge zu groß sind. Die Verwendung von LitzenDraht kann die Betriebstemperatur reduzieren. Im Vergleich zu eindrähtigen Drähten gleicher Querschnittsfläche weisen verdrillte Drähte höhere mechanische Eigenschaften und Flexibilität auf.

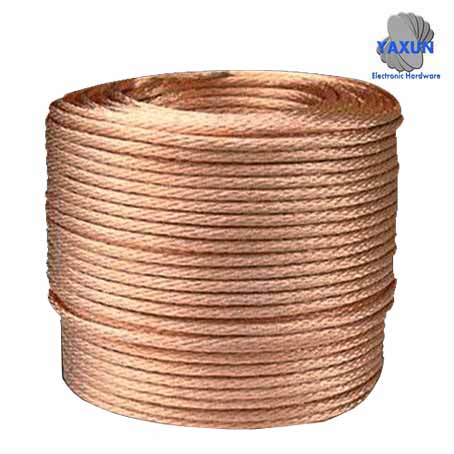

Kupfer ummantelter Stahl 0,10 geflochtene Litze
Prinzip der LitzenDraht

Wenn der Kupferdraht den Verseilbügel der Verseilmaschine passiert, bewegt sich der Verseilbügel in einer Kreisbewegung, so dass jeder einzelne Kupferdraht spiralförmig zusammengewickelt wird; Bei Kupferlitzen wird die maximale Menge an einzelnen Kupferdrähten verwendet. Kupferdrähte unterschiedlicher Spezifikationen und unterschiedlicher Anzahl werden in einer bestimmten Anordnung reihenfolge und Schlaglänge zu Leitern mit größerem Durchmesser verdrillt. Der Litzenleiter ist viel weicher als ein einzelner Kupferdraht gleichen Durchmessers und der hergestellte Draht hat bessere Biegeeigenschaften. Der einzelne Draht erscheint in jedem festen Abstand entlang der Richtung des LitzenDraht, und der feste Abstand voneinander ist die Steigung des LitzenDraht (als verdrillte Steigung bezeichnet). Eine andere Definition der Schlaglänge ist: bezieht sich auf den vertikalen Abstand, um den sich der Litzenkörper um 360 Grad entlang der Verseilachse dreht, die Einheit ist mm und das Englische ist Pitch.

Verseilung des Kerns

Verseilen von Leitern
Die sogenannte Verdrillung ist eine Drahtseele, die mehrere Einzeldrähte gleichen oder unterschiedlichen Durchmessers nach einer bestimmten Richtung und einer bestimmten Regel miteinander verdrillt. Wenn der verdrillte Draht als Leiter des isolierten Drahts und Kabels verwendet wird, wird er als verseilter Kern bezeichnet, der die Hauptkomponente des isolierten Drahts und Kabels ist.

Isoliertes Kernkabel
Ein Kabel ist ein Verfahren, bei dem mehrere isolierte Adern oder Einheitengruppen nach bestimmten Regeln zu einer Kabelader verdrillt werden. Kabel werden auch verseilt.Der Verkabelungsprozess umfasst neben dem Verseilen auch Kabelfüll-, Tape- und andere Verfahren. Wenn der Litzendraht direkt als Draht verwendet wird, wird er als blanker Litzendraht bezeichnet, wie beispielsweise Kupferlitzendraht, Aluminiumlitzendraht und Aluminiumlitzendraht mit Stahlkern. Anschlussdrähte für Freileitungen und elektrische Geräte; Wenn der verdrillte Draht als Leiter von isolierten Drähten und Kabeln verwendet wird, wird er als leitfähiger Kern bezeichnet, der die Hauptkomponente von Drähten und Kabeln ist.

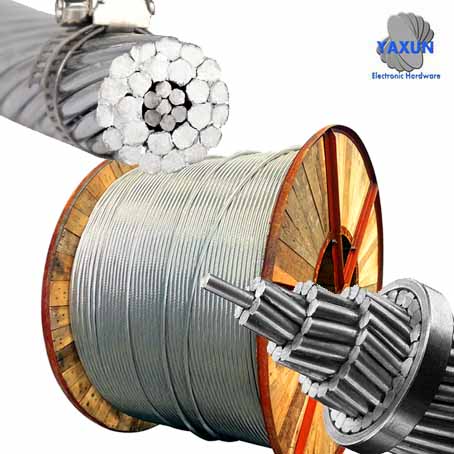

Hochspannungs-Aluminium plattierte Stahllitze

Klassifizierung und Verwendung von verdrillten Drähten

Gewöhnlicher Litzendraht:
Die Vorteile von Aluminiumlitzen (LJ): Lichtleiter und gute Leitfähigkeit. Verwendungszweck: Es wird in der Verteilung leitung von Freileitungen mit kleinen Kräften verwendet.
Die Vorteile von harten Kupferlitzen (TJ): überlegene elektrische Leistung; Verwendung: Freileitungen.
Die Vorteile von Litzen aus Aluminiumlegierung (LHAJ): hohe Zugfestigkeit, Leitfähigkeit ist 10 % niedriger als die von Litzen aus Aluminium. Verwendung: Gletscher, Berge, Hügel und andere Orte.
Vorteile von aluminiumum mantelten Stahllitzen: hohe Zugfestigkeit. Zweck: Große Spannweite elektrischer Leitungen.

Kombination litzendraht:
Vorteile von Stahlkern-Aluminiumlitzen (LGJ):
Hohe Zugfestigkeit. Verwendung: Freileitungen, Verteilung leitungen, schwere Eisflächen und großspannige Übertragung leitungen.
Vorteile von korrosionsbeständigem Stahlkern Aluminiumlitze: Verhindern Sie Korrosion des Stahlkerns und erhöhen Sie die Lebensdauer des Drahtes. Verwendung: Salzwasserseen, Küstengebiete, Industrie- und Bergbaugebiete und Gebiete mit stark korrosiver Atmosphäre.
Vorteile von Aluminium-ummantelter Stahlkern-Aluminiumlitze: Verhindern Sie Korrosion des Stahlkerns und erhöhen Sie die Lebensdauer des Drahtes. Leitungsverlust reduzieren. Das Stückgewicht wird reduziert und die Draht spannweite erhöht.

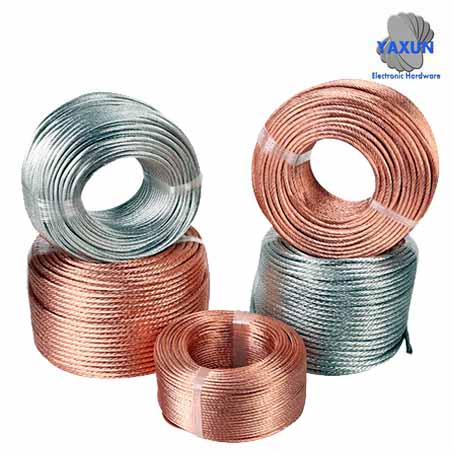

Verzinntes Kupfergeflecht

Sonder litzendraht:
1. Aluminium litzendraht mit Stahlkern mit erweitertem Durchmesser:
Vorteile: Vergrößern Sie den Außendurchmesser des Drahtes, sparen Sie Buntmetalle und reduzieren Sie Koronaverluste.
Zweck: Hochspannungsstromübertragung und Höhenstromübertragung.
2. Erweiterter Hohldraht:
Vorteile: Es hat einen größeren Draht außendurchmesser, reduziert Koronaverluste und spart Buntmetalle.
Zweck: Hochspannungs-Umspannwerk.
3. Vibrationsdämpfende und spaltartige Litzendrähte:
Vorteile: Jede verdrillte Schicht wird getrennt, was die Vibrationen von selbst reduzieren kann.
Verwendungszweck: In Gebieten mit vielen Stürmen.
4. Litze zur Vermeidung von Eis und Schnee:
Vorteile: starke Beständigkeit gegen Eis und Schnee.
Verwendung: schwere Eiszone.
5. Kupfer bürstendraht:
Vorteile: stabile Struktur, gute Flexibilität, durch Bündelverdrillung und Verdrillung.
Zweck: Anschlusskabel im Motor.
6. Flexible Litze aus blankem Kupfer:
Eigenschaften: Es nimmt regelmäßiges Verdrehen, Bündelverdrehen, kein mehrfaches Verdrehen oder regelmäßiges Verdrehen und mehrfaches Verdrehen nach dem Verseilen an.
Zweck: zum Verbinden von Motoren und elektrischen Ausrüstungsteilen.
7. Kupfergeflecht draht:
Vorteile: Der Draht ist weich.
Verwendungszweck: Die Anschlussleitung von mobilen elektrischen Geräten, die auch zum Anschluss der Batterie von Automobilen und Traktoren verwendet wird.

8. Aluminiumlitze mit aluminisiertem Stahlkern:
Eigenschaften: Galvanisierter Stahldraht wird zu aluminisiertem Stahldraht geändert. Korrosionsbeständigkeit erhöhen. Verwendung: Wird für Korrosionsschutz leitungen verwendet.
9. Witterungsbeständige isolierte Freileitung:
Eigenschaften: Fügen Sie eine Isolierschicht auf der Oberfläche von LJ- und LGJ-Litzendrähten hinzu. Zweck: Die Linie wird durch Waldgebiete und Städte benutzt.
10. Leitfähiger Kern:
Eigenschaften: Die meisten Stromkabel sind mit ölimprägniertem Papier und Kunststoff isoliert.
Hartdrahtkern: Wird für Schiffskabel, Stromkabel usw. verwendet.
Flexibler Drahtkern: Wird für Bergbaukabel, gummiummantelte Kabel usw. verwendet.
11. Extra weiches Kabel:
Verwenden Sie häufig bewegte Draht- und Kabeladern sowie leitfähige Kabel mit besonderen Anforderungen.

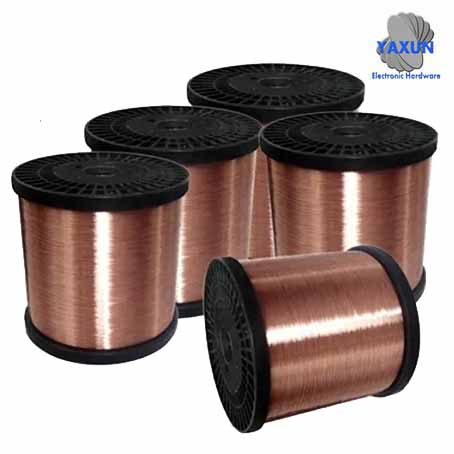

Kupfer plattierte Stahllitze

Eigenschaften von mehrdrähtigen Leitern

Gute Flexibilität
Wenn der unverdrillte parallele Kabelbaum gebogen wird, wenn der äußere Einzeldraht des Kabelbaums gedehnt wird, wird der äußere Einzeldraht des Kabelbaums gedehnt und der innere Einzeldraht wird komprimiert. Beim Biegen des verdrillten Drahtes wird jeder einzelne Draht spiralförmig um den Umfang des verdrillten Drahtes gewickelt. Wenn der verdrillte Draht gebogen wird, wird jeder einzelne Draht gleichzeitig gedehnt und komprimiert, und der komprimierte Teil bewegt sich zum gedehnten Teil, nur um die Reibung zu überwinden, wenn sich der einzelne Draht bewegt. Diese Reibung ist viel kleiner als der Widerstand, der durch das Biegen eines einzelnen Kabels in einem parallelen Kabelbaum verursacht wird.
Bei verdrillten Drähten derselben Spezifikation gilt: Je kleiner die Steigung, desto kürzer die Bewegungsstrecke des einzelnen Drahtes beim Biegen des verdrillten Drahtes, desto geringer die Reibung und desto weicher der verdrillte Draht;
Bei Litzen mit gleichem Querschnitt gilt: Je mehr Einzeldrähte, desto weicher die Litzen. GB/T3956 schreibt vor, dass die Anzahl der Einzeldrähte der ersten, zweiten, fünften und sechsten Art mit gleichem Querschnitt sequentiell zunimmt und auch deren Flexibilität sequentiell zunimmt.

Hohe Zuverlässigkeit
Wenn ein einzelner Draht als Leiter eines Drahtes und Kabels verwendet wird, wird die Zuverlässigkeit des einzelnen Drahts aufgrund der während des Herstellungsprozesses erzeugten Defekte und Materialinhomogenitäten verringert. Bei mehreren verdrillten Einzeldrahtadern werden Defekte verteilt und die Zuverlässigkeit des Drahtes deutlich verbessert. Diese Situation ist besonders bei Single-Wire-Steckverbindern offensichtlich.

hohe Festigkeit
Im Vergleich zu einem einzelnen Litzendraht weist ein einzelner Draht gleichen Querschnitts eine verbesserte Festigkeit auf. Bei gleichem Material gilt: Je dünner der Draht durchmesser, desto höher die Zugfestigkeit. Daher ist die Gesamtbruchkraft einer durch Verdrillung mehrerer feiner Litzen gebildeten Litze größer als die Bruchkraft eines einzelnen Drahtes gleichen Querschnitts.

Gute Stabilität
Beim Biegen des verdrillten Drahtes liegt die Lage jedes einzelnen Drahtes abwechselnd in der oberen Dehnungszone und der unteren Stauchzone des verdrillten Drahtes. Der Einzeldraht wird nicht gedehnt oder gestaucht und die Position des Einzeldrahts ändert sich nicht. Wenn der parallele Kabelbaum gebogen wird, wird der obere Einzeldraht gedehnt und in den Kabelbaum eingebettet, und der untere Einzeldraht wird aufgrund der Kompression zur Mitte des Kabelbaums gestaucht, wodurch die Form des Kabelbaums verändert wird.
