Die vollständige Benennung von Drähten und Kabeln ist in der Regel komplizierter. Daher verwenden Benutzer manchmal einen einfachen Namen (normalerweise den Namen einer Kategorie) in Kombination mit Produkt modell spezifikationen, um den vollständigen Namen zu ersetzen. Beispielsweise steht "Niederspannungs kabel" für alle kunststoffisolierten Stromkabel der Klasse 0,6 / 1 kV. Das Typenspektrum von Draht und Kabel ist relativ perfekt. Es kann gesagt werden, dass das spezifische Produkt geklärt werden kann, solange die Standard modell spezifikationen des Drahtes und des Kabels geschrieben sind. Aber wie ist der vollständige Name geschrieben?
Die Benennung von Draht- und Kabel produkten erfolgt nach folgenden Grundsätzen:

1. Was ist im Produkt namen enthalten?
⑴ Produkt anwendung Anlass oder Größe Kategorienamen
⑵ Material oder Typ der Produktstruktur;
⑶ Wichtige Funktionen oder zusätzliche Funktionen des Produkts
Grundsätzlich in der obigen Reihenfolge benannt, manchmal, um wichtige oder zusätzliche Merkmale hervorzuheben, schreiben Sie die Merkmale vor oder vor die entsprechende Strukturbeschreibung.

2. Die Reihenfolge der Strukturbeschreibung
Die Beschreibung der Produktstruktur basiert auf dem Prinzip von innen nach außen: Leiter -> Isolierung -> Innenmantel -> Außenmantel -> Panzertyp.

3. Vereinfachen
Unter den Umständen, die keine Verwirrung stiften, werden einige strukturelle Beschreibungen weggelassen oder abgekürzt: Beispielsweise sind Aluminiumleiter in Autodrähten und flexiblen Drähten nicht zulässig, so dass das Leiterkern material nicht beschrieben wird.
Beispiel für die Benennung von Kabeln:

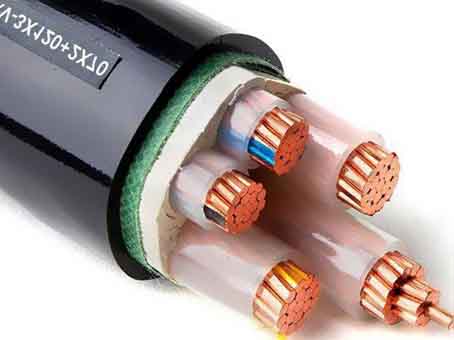

Nennspannung 8,7 / 15 kV, flammhemmender Kupferkern, XLPE, isoliertes Stahlband gepanzert, PVC-ummanteltes Stromkabel
"Nennspannung 8,7 / 15kV" - Verwendungszweck / Spannungspegel
"Flammhemmende" hervorgehobene Eigenschaften
"Kupferkern" -Leiter material
Isolier material "Vernetzte Polyethylen isolierung"
„Stahlband Panzerung“ -armor Schicht material und Typ (Doppe lstahl Bandlücke Verpackung)
„PVC-Mantel“ -Inner und äußeren Mantelmaterialien (die inneren und äußeren Mantelmaterialien gleich sind, wird das innere Mantelmaterial weggelassen)
"Stromkabel" - der Kategoriename des Produkts
Das entsprechende Modell wird als ZR-YJV22-8.7 / 15 geschrieben, und das Schreiben des Modells wird in der folgenden Beschreibung beschrieben.
⒋ Verwenden Sie das Großbuchstaben des ersten Buchstabens, um den Isolationstyp, das Leitermaterial, das Innenmantelmaterial und die strukturellen Eigenschaften anzugeben. Zum Beispiel steht Z für Papier (zhi);
L steht für Aluminium (lv);
Q steht für Blei (Qian);
F steht für Moor;
ZR steht für Flammschutzmittel (Zuran);
NH steht für feuerfest (Naihuo).
⒌ Verwenden Sie Zahlen, um die Zusammensetzung der äußeren Schutzschicht mit zwei Ziffern anzugeben. Keine Zahl bedeutet keine Panzerungsschicht und keine äußere Deckschicht. Die erste Ziffer gibt die Panzerung an, und die zweite Ziffer gibt die äußere Steppdecke an. Beispielsweise ist die äußere Panzerung aus dickem Stahldraht als 41 angegeben.
⒍ Im Allgemeinen ist die Kabelmodell entsprechend der Anordnung der Kabelstruktur ist: Isoliermaterials; Leitermaterial; innere Schutzschicht; äußere Schutzschicht.
⒎ Kabelprodukte werden nach Modell, Nennspannung und Spezifikation ausgedrückt. Das Verfahren ist die Nennspannung, Anzahl der Kerne und die Nennquerschnittsfläche nach der Modellnummer zu spezifizieren.


Liste
RV, RVV, RVVP, RVVY, RVVYP, KVVRP, (N) 2YSLC, ZR-RE, ZR-REE, ZR-REEP, PUR, LIYY, LIYCY, LIYY (TP), LIYCY (TP), LI2YCY, PIMF, LIHH , LIHCH.

charakteristisch
CEF-Ethylen-Propylen-Kautschuk-isolierter Neoprenmantel, flammhemmendes Stromkabel für Schiffe.
CVV-PVC-isoliertes, PVC-ummanteltes flammhemmendes Stromkabel für Schiffe.
Bei Sauerstoffkammer drähten werden häufig Drähte der Serien BV, BX, RV und RVV verwendet, von denen:
BV-Kupferkern PVC-isolierter Draht, langfristig zulässige Temperatur 65 ° C, Mindesttemperatur -15 ° C, Arbeitsspannung AC 500 V, DC 1000 V, feste Verkabelung im Innen- und Außenbereich.
BX-Kupferkern Kautschuk isolierter Draht, die maximale Betriebstemperatur beträgt 65 ℃, und die Verdrahtung ist im Innenbereich.
RV-PVC-isoliertes einadriges flexibles Kabel, die höchste Betriebstemperatur beträgt 65 ° C, die niedrigste Betriebstemperatur beträgt -15 ° C, die Arbeitsspannung beträgt AC 250 V, DC 500 V und wird als interne Verkabelung von Instrumenten und Geräten verwendet.
RVV-Kupferkern PVC-isolierter und ummantelter flexibler Draht, ermöglicht eine langfristige Arbeitstemperatur von 105 ° C, Arbeitsspannung AC 500 V, DC 1000 V. Wird bei feuchten, hohen mechanischen Schutzanforderungen, häufigen Bewegungen und Biegevorgängen verwendet.

Gemeinsames Modell
VV bedeutet: PVC-Isolierung (das erste V), PVC-Mantel (das zweite V)
YJV22 Mittel: vernetztes Polyethylen-Isolierung (YJ), PVC-Mantel (V), Stahlband Panzerung (22)
Typen mit "ZR" oder "FR" sind flammhemmende Kabel (Drähte). Fügen Sie "L" für Aluminium draht hinzu
Das Draht modell ist relativ einfach:
BVV-PVC-isolierter und ummantelter Kupferkern draht,
BV-PVC-isolierter Kupferkern draht,
BVR-PVC-isoliertes Kupferkern kabel,
BX-gummi isolierter Kupferkern draht,
Mit RHF-Neopren ummanteltes Kupferkern kabel.
