Verdrilltes Paar (TP) ist eines der am häufigsten verwendeten Übertragungsmedien in integrierten Verkabelung projekten. Es besteht aus zwei Kupferdrähten mit einer isolierenden Schutzschicht. Die beiden isolierten Kupferdrähte sind mit einer bestimmten Dichte miteinander verdrillt, und die von jedem Draht während der Übertragung ausgestrahlten Funkwellen werden durch die von dem anderen Draht ausgesendeten Funkwellen ausgeglichen, wodurch Signalstörungen effektiv reduziert werden.

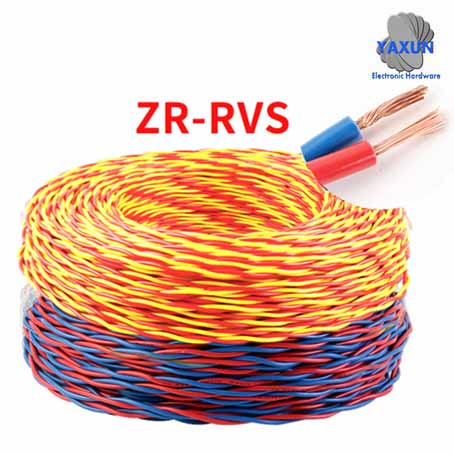

Verdrilltes Paar wird im Allgemeinen durch zwei miteinander verdrillte isolierte Kupferdrähte der Stärke 22-26 gebildet, und davon leitet sich auch der Name "Verdrilltes Paar" ab. Bei der tatsächlichen Verwendung wird der Verdrilltes Paar von mehreren Paaren von Twisted-Pair-Drähten in eine isolierte Kabelmuffe gewickelt. Werden ein oder mehrere Paare von verdrillten Paaren in eine Isolierhülle gelegt, wird daraus ein mehrpaariges Kabel, aber im täglichen Leben wird das "Twisted Pair Kabel" im Allgemeinen direkt als "Verdrilltes Paar" bezeichnet.
Verdrilltes Paar-Kabel unterliegen im Vergleich zu anderen Übertragungsmedien gewissen Einschränkungen hinsichtlich Übertragungsdistanz, Kanalbreite und Datenübertragungsgeschwindigkeit, der Preis ist jedoch relativ gering.

Prinzip von Verdrilltes Paar

Verdrilltes Paar-Draht wird durch Verdrillen eines Paares von gegenseitig isolierten Drähten gebildet. Auf diese Weise kann es nicht nur einem Teil der elektromagnetischen Interferenz von außen widerstehen, sondern auch die gegenseitige Interferenz zwischen mehreren Paaren verdrillter Drähte reduzieren. Verdrillen Sie zwei isolierte Drähte miteinander, und das Störsignal wirkt auf die beiden miteinander verdrillten Drähte (dieses Störsignal wird als Gleichtaktsignal bezeichnet). In der Differenz schaltung des empfangenen Signals kann das Gleichtaktsignal eliminiert werden, um das Nutzsignal (Gegentaktsignal) zu extrahieren.
Die Funktion des Verdrilltes Paar besteht darin, das durch die externe Störung auf den beiden Adern erzeugte Rauschen (im professionellen Bereich werden nutzlose Signale als Rauschen bezeichnet) gleich zu machen, damit die nachfolgende Differenz schaltung das Nutzsignal extrahieren kann. Die Differenz schaltung ist eine Subtraktion schaltung, in der sich die gleichphasigen Signale (Gleichtaktsignale) an den beiden Eingangsenden gegenseitig aufheben (m-n) und das invertierte Signal x-(-y) entspricht und verstärkt wird. Theoretisch sind m = n und x = y in Verdrilltes Paar- und Differential schaltungen äquivalent, das Störsignal wird vollständig eliminiert und das Nutzsignal verdoppelt, jedoch gibt es gewisse Unterschiede im tatsächlichen Betrieb.

In einer Kabelmuffe haben unterschiedliche Adernpaare unterschiedliche Verdrillung längen. Im Allgemeinen beträgt die Verdrillung länge 38,1 mm bis 140 mm, gegen den Uhrzeigersinn verdrillt, und die Verdrillung länge des angrenzenden Adernpaars beträgt 12,7 mm. Die Länge eines Verdrillung zyklus eines verdrillten Paares wird als Steigung bezeichnet. Je kleiner die Steigung (je dichter der verdrillte Draht), desto stärker ist die Entstörung fähigkeit.

Klassifizierung von Verdrilltes Paar

Je nachdem, ob eine Schirmung schicht vorhanden ist, werden Verdrilltes Paar in Shielded Verdrilltes Paar (STP) und Unshielded Verdrilltes Paar (UTP) unterteilt.

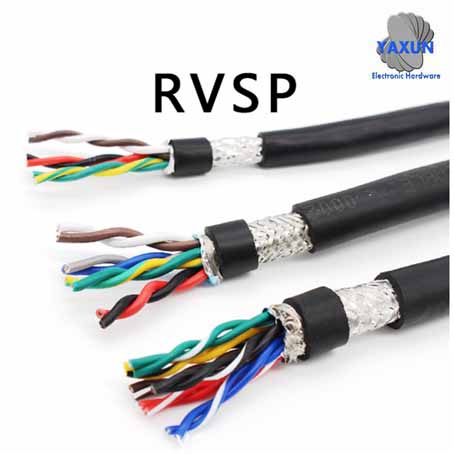

Shielded Verdrilltes Paar ist eine metallische Abschirmschicht zwischen dem Verdrilltes Paar und dem äußeren Isoliermantel. Geschirmtes Verdrilltes Paar wird in STP und FTP unterteilt. STP bedeutet, dass jede Leitung eine eigene Schirmung schicht hat, während FTP nur funktioniert, wenn das gesamte Kabel eine Schirmung vorrichtung hat und beide Enden ordnungsgemäß geerdet sind. Daher muss das gesamte System abgeschirmte Geräte sein, einschließlich Kabel, Informationspunkte, Kristallköpfe und Patchfelder. Gleichzeitig muss das Gebäude über ein gutes Erdung system verfügen. Die Abschirmung schicht kann Strahlung reduzieren, das Abhören von Informationen verhindern und das Eindringen externer elektromagnetischer Störungen verhindern, so dass das abgeschirmte Verdrilltes Paar eine höhere Übertragungsrate hat als das ähnliche ungeschirmte Verdrilltes Paar. In der tatsächlichen Konstruktion ist es jedoch schwierig, sie alle perfekt zu erden, so dass die Abschirmschicht selbst die größte Störquelle wird, was zu einer Leistung führt, die den ungeschirmten Verdrilltes Paar weit unterlegen ist. Daher werden, sofern keine besonderen Anforderungen bestehen, im integrierten Verdrahtung system in der Regel nur ungeschirmte Verdrilltes Paar verwendet.

Ungeschirmtes Verdrilltes Paar (abgekürzt als UTP) ist eine Datenübertragung leitung, die aus vier Paaren von Übertragung leitungen unterschiedlicher Farbe besteht, die in Ethernet- und Telefonleitungen weit verbreitet sind. Ungeschirmtes Verdrilltes Paar hat folgende Vorteile:
1. Kein Abschirmmantel, kleiner Durchmesser, platzsparend und kostengünstig;
2. Leicht, leicht zu verbiegen und einfach zu installieren;
3. Minimieren oder beseitigen Sie das Übersprechen;
4. Es ist flammhemmend;
5. Mit Unabhängigkeit und Flexibilität ist es für strukturierte integrierte Verdrahtung geeignet. Daher wird in dem integrierten Verdrahtung system häufig ungeschirmtes Verdrilltes Paar verwendet.

Klassifizierung nach Frequenz und Signal-Rausch-Verhältnis

Übliche Verdrilltes Paar sind Kabel der Kategorie 3, Kategorie 5, Kategorie 5 Super und Kategorie 6. Ersteres hat einen dünnen Draht durchmesser und letzteres hat einen dicken Draht durchmesser. Die spezifischen Modelle sind wie folgt:
1) Kabel der Kategorie 1 (CAT2): Die maximale Frequenz bandbreite des Kabels beträgt 750kHZ, das für Alarmanlagen oder nur für die Sprachübertragung (eine Art Standard wird vor den frühen 1980er Jahren hauptsächlich für Telefonkabel verwendet), nicht für die Datenübertragung verwendet wird.
2) Kabel der Kategorie 2 (CAT2): Die maximale Frequenz bandbreite des Kabels beträgt 1MHz, die für die Sprachübertragung und Datenübertragung mit einer maximalen Übertragungsrate von 4Mbps verwendet wird. Es ist im alten Token-Netzwerk üblich, das das 4 MBPS-Standard-Token-Passing-Protokoll verwendet.
3) Drei Arten von Kabeln (CAT3):   Bezieht sich auf das in den Standards ANSI und EIA/TIA568 spezifizierte Kabel Die Übertragung frequenz des Kabels beträgt 16MHz und die höchste Übertragungsrate beträgt 10Mbit/s (10Mbit/s). Hauptsächlich verwendet in Sprache, 10Mbit/s Ethernet (10BASE-T) und 4Mbit/s Token Ring, die maximale Länge des Netzwerk segments beträgt 100m, die Verwendung von RJ-Anschlüssen ist aus dem Markt verschwunden.
4) Vier Arten von Kabeln (CAT4): Die 3
dieses Kabeltyps beträgt 20MHz, die für die Sprachübertragung und Datenübertragung mit einer maximalen Übertragungsrate von 16Mbps (bezogen auf 16Mbit/s Token Ring) verwendet wird. Wird hauptsächlich für Token-basiertes LAN und 10BASE-T/100BASE-T verwendet. Die maximale Länge des Netzwerk egments beträgt 100 m, und der Stecker in Form von RJ ist nicht weit verbreitet.
5) Kabel der Kategorie 5 (CAT5): Dieser Kabeltyp erhöht die Wickeldichte und umhüllt ein hochwertiges Isoliermaterial. Die höchste Frequenz bandbreite des Kabels beträgt 100 MHz und die höchste Übertragungsrate beträgt 100 Mbit/s. Wird für Sprachübertragung und Datenübertragung mit einer maximalen Übertragungsrate von 100 Mbit/s verwendet, hauptsächlich verwendet in 100BASE-T- und 1000BASE-T-Netzwerken. Die maximale Länge des Netzwerk segments beträgt 100m und der Stecker in Form von RJ wird übernommen. Dies ist das am häufigsten verwendete Ethernet-Kabel. Bei Verdrilltes Paar haben verschiedene Paare unterschiedliche Schlaglängen. Im Allgemeinen liegt die Verdrillung periode von 4 verdrillten Paaren innerhalb von 38,1 mm Länge, gegen den Uhrzeigersinn verdrillt, und die verdrillte Länge eines Drahtpaares beträgt 12,7 mm.
6) Super-Kategorie-5-Kabel (CAT5e): Kabel der Superkategorie 5 haben eine geringe Dämpfung, weniger Übersprechen, ein höheres Dämpfungs-Übersprech-Verhältnis (ACR) und ein höheres Signal-Rausch-Verhältnis (SNR), einen kleineren Verzögerung fehler und eine deutlich verbesserte Leistung. Kabel der Superkategorie 5 werden hauptsächlich für Gigabit-Ethernet (1000 Mbit/s) verwendet.

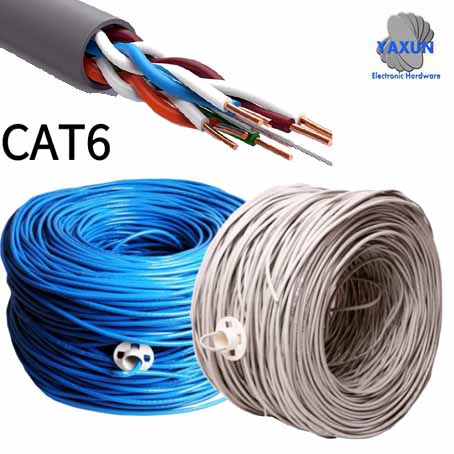

7) Kabel der Kategorie 6 (CAT6): Die Übertragung frequenz dieses Kabeltyps beträgt 1 MHz bis 250 MHz, und das umfassende Dämpfungs-Nebensprech verhältnis (PS-ACR) des Verkabelungssystems der Kategorie 6 sollte bei 200 MHz einen großen Spielraum haben. Es bietet die 2-fache Bandbreite der Superkategorie 5. Die Übertragung leistung der Kategorie-6-Verkabelung ist viel höher als die des Super-Kategorie-5-Standards und eignet sich am besten für Anwendungen mit einer Übertragungsrate von mehr als 1 Gbit/s. Ein wichtiger Unterschied zwischen Kategorie 6 und Kategorie 5 ist: Verbesserte Leistung bei Übersprechen und Rückflussdämpfung. Für eine neue Generation von Vollduplex-Hochgeschwindigkeits-Netzwerk anwendungen ist eine hervorragende Rückflussdämpfung leistung äußerst wichtig. Das Basisverbindung modell wird in den sechs Arten von Standards aufgehoben und der Verdrahtung standard nimmt eine Sterntopologie an. Der erforderliche Verdrahtung sabstand beträgt: Die Länge der permanenten Verbindung darf 90 m nicht überschreiten und die Länge des Kanals darf 100 m nicht überschreiten.
8) Super-Kategorie 6 oder 6A Kabel (CAT6A): Die Übertragungsbandbreite dieses Produkttyps liegt zwischen Kategorie 6 und Kategorie 7, die Übertragung frequenz beträgt 500 MHz, die Übertragungsgeschwindigkeit beträgt 10 Gbit/s und der Standard-Außendurchmesser beträgt 6 mm. Wie bei den sieben Produkttypen hat das Land keine formale Prüfnorm herausgegeben, aber es gibt solche Produkte in der Branche, und jeder Hersteller gibt einen Prüfwert bekannt.
9) Kabel der Kategorie 7 (CAT7): Die Übertragungsfrequenz beträgt 60+0 MHz, die Übertragungsgeschwindigkeit beträgt 10 Gbit/s, der Standard-Außendurchmesser des Einzeldrahts beträgt 8 mm und der Standard-Außendurchmesser des mehradrigen Drahts beträgt 6 mm.
Je größer die Typennummer, desto neuer die Version, desto fortschrittlicher die Technologie, desto schneller die Bandbreite und natürlich desto teurer. Auf diese Weise werden diese unterschiedlichen Arten von Verdrilltes Paar-Markierungsverfahren festgelegt. Wenn es sich um einen Standardtyp handelt, wird er als CATx gekennzeichnet. Beispielsweise sind die üblicherweise verwendeten Kabel der Kategorien 5 und 6 auf der Außenhaut des Kabels als CAT 5 und CAT 6 gekennzeichnet. Wenn es sich um eine verbesserte Version handelt, wird sie als xe gekennzeichnet. Zum Beispiel wird die Super-Five-Kategoriezeile als 5e markiert (die Buchstaben sind Kleinbuchstaben, keine Großbuchstaben).
Unabhängig von der Leitung nimmt die Dämpfung mit zunehmender Frequenz zu. Berücksichtigen Sie bei der Auslegung der Verkabelung, dass auch das gedämpfte Signal eine ausreichend große Amplitude haben sollte, damit es bei Störgeräuschen empfangsseitig richtig erkannt werden kann. Wie hoch eine Rate (Mb/s) das verdrillte Paar Daten übertragen kann, hat auch einen großen Zusammenhang mit dem Codierung verfahren des digitalen Signals.

Sequenzstandard

In Nordamerika sind die drei einflussreichsten internationalen Verkabelung organisationen wie folgt. ANSI (American National Standards Institute) TIA (Telecommunication Industry Association) EIA (Electronic Industries Alliance). Da sich die beiden Organisationen TIA und ISO bei der Entwicklung von Normen oft koordinieren, ist der Unterschied zwischen den von TIA und ISO veröffentlichten Normen nicht sehr groß. In Nordamerika und sogar weltweit sind die am weitesten verbreiteten Verdrilltes Paar-Standards ANSI/EIA/TIA-568A und ANSI/EIA/TIA-568B (eigentlich ANSI/EIA/TIA-568B.1, bezeichnet als T568B). Der Hauptunterschied zwischen diesen beiden Standards ist der Unterschied in der Adernreihenfolge:
Die Liniensequenzdefinition von EIA/TIA 568A ist grün und weiß, grün, orange und weiß, blau, blau und weiß, orange, braun und weiß und braun. Das Etikett ist in der folgenden Tabelle aufgeführt:

grün und weiß	grün	orange und weiß	blau	blau und weiß	orange	braun und weiß	braun
1	2	3	4	5	6	7	8

orange und weiß	orange	grün und weiß	blau	blau und weiß	grün	braun und weiß	braun
1	2	3	4	5	6	7	8

Gemäß den Standards 568A und 568B haben die einzelnen Kontakte des RJ-45-Steckers (allgemein bekannt als Quarzstecker) in der Netzwerk verbindung folgende Funktionen: 1, 2 wird zum Senden verwendet, 3, 6 wird zum Empfangen verwendet, 4, 5, 7, 8 sind bidirektionale Leitungen; Für das daran angeschlossene Verdrilltes Paar-Kabel verlangt die Norm, dass 1 und 2 ein Paar verdrillter Adern sein müssen, um gegenseitige Störungen zu reduzieren. 3 und 6 müssen ebenfalls ein paar verdrillte Drähte sein, 4 und 5 sind miteinander verdreht und 7 und 8 sind miteinander verdreht. Es ist ersichtlich, dass zwischen den beiden Standards 568A und 568B kein wesentlicher Unterschied besteht, jedoch die Anordnung der 8 Twisted Pairs beim Anschluss von RJ-45 unterschiedlich ist.

Produktionsschritte

Im Folgenden wird die grundlegendste Methode zur Herstellung von Kabeln der Kategorie 5 mit direktem Durchgang vorgestellt. Die Herstellungsmethoden anderer Arten von Netzwerkkabeln sind ähnlich, der einzige Unterschied besteht darin, dass die Jumper-Methode anders ist.

Schritt 1: Verwenden Sie eine Verdrilltes Paar-Netzwerkkabelzange (natürlich können Sie auch andere Schneidwerkzeuge verwenden), um ein Ende des Verdrilltes Paar-Kabels der Kategorie 5 zu schneiden (es ist besser, ein Stück Netzwerkkabel zu schneiden, das die Anforderungen an die Kabellänge erfüllt). Anschließend das abgeschnittene Ende zum Abisolieren in den Spalt der Netzwerkkabelzange stecken und darauf achten, dass das Netzwerkkabel nicht geknickt werden kann.

Schritt 2: Halten Sie die Crimpzange leicht und drehen Sie sie langsam (Sie müssen sich keine Sorgen machen, die Haut der Ader im Inneren des Netzwerkkabels zu beschädigen, da zwischen den beiden Abisoliermessern ein bestimmter Abstand besteht, der normalerweise dem Durchmesser der 4 Aderpaare entspricht Drähte im Inneren). Lassen Sie das Messer den Schutzgummi des Verdrilltes Paar durchschneiden und ziehen Sie den Gummi ab. Zum Abziehen des Schutzgummis können Sie natürlich auch ein spezielles Abisolierwerkzeug verwenden. Hinweis: Die Abisolierlänge sollte normalerweise genau der Länge des Kristallkopfes entsprechen, wodurch die Probleme durch zu langes oder zu kurzes Abisolieren effektiv vermieden werden können. Wenn das Abisolieren zu lang ist, wird es unansehnlich. Da das Netzwerkkabel andererseits nicht durch den Kristallkopf eingeklemmt werden kann, lässt es sich leicht lösen;
Der abisolierte Draht ist zu kurz, da er aufgrund der Außenhaut zu dick ist, um vollständig in den Boden des Kristallkopfes eingeführt zu werden, wodurch die Steckerstifte des Kristallkopfes keinen guten Kontakt mit dem Kerndraht haben des Netzwerkkabels.

Schritt 3: Nach dem Abisolieren der Haut können Sie die 4 Paare von 8-adrigen Adern des Verdrilltes Paar-Netzwerkkabels sehen, und Sie können sehen, dass die Farbe jedes Paares unterschiedlich ist. Die beiden Aderdrähte jedes Paares setzen sich zusammen aus einem in der entsprechenden Farbe eingefärbten Aderdraht und einem in der entsprechenden Farbe nur wenig eingefärbten weißen und weißen Aderdraht. Die Farben der vier vollfarbigen Aderdrähte sind: braun, orange, grün und blau.

Schritt 4: Lösen Sie jedes Kabelpaar, das miteinander verwickelt ist, nacheinander. Ordnen Sie nach dem Abbinden mehrere Kabelsätze der Reihe nach gemäß den Regeln an und richten Sie sie aus. Bei der Anordnung ist darauf zu achten, dass übermäßiges Wickeln und Überlappen der Leitungen vermieden wird. Nach dem Anordnen und Richten der Kabel werden die Kabel bis zu einem gewissen Grad gebogen, da sie sich vorher miteinander verheddert haben. Die Kabel sollten möglichst gerade gezogen und flach gehalten werden. Auch die Methode, das Kabel gerade zu ziehen, ist sehr einfach: Fassen Sie das Kabel mit beiden Händen und wenden Sie dann Kraft in zwei entgegengesetzte Richtungen an und ziehen Sie es nach oben und unten.

Schritt 5: Nachdem Sie die Kabel der Reihe nach angeordnet und gerade ausgerichtet haben, sollten Sie diese sorgfältig überprüfen und dann mit dem Abschneidemesser der Crimpzange die Kabel oberseiten sauber abschneiden.

Schritt 6: Führen Sie das organisierte Kabel in den Netzwerk Kristallkopf ein. Es ist zu beachten, dass die Seite des Netzwerk Kristallkopfes mit dem geformten Federblatt nach unten und die Seite mit den Stiften nach oben zeigen sollte, so dass das Ende mit den Stiften von Ihnen weg zeigt und das Ende mit dem quadratischen Loch zu Ihnen zeigt . Zu diesem Zeitpunkt ist der ganz linke Fuß der 1. Fuß, der ganz rechte Fuß ist der 8. Fuß, und der Rest ist der Reihe nach angeordnet. Beim Einführen müssen Sie darauf achten, die 8 Kabel gleichzeitig langsam und kräftig entlang der 8 Drahtrillen im IU-45-Kopf einzuführen und sie bis zur Oberseite der Drahtrille einzuführen. Hinweis: Beim Schneiden sollte es waagerecht eingeführt werden, da sonst die Kabellänge den normalen Kontakt zwischen Kabel und Netzwerk Kristallkopf beeinträchtigt. Wenn Sie zuvor die Schutzschicht zu stark abgezogen haben, können Sie hier den zu langen dünnen Draht abschneiden, wobei der Teil der äußeren Schutzschicht etwa 15 mm verbleibt, was gerade ausreicht, um die dünnen Drähte in ihre jeweiligen Drahtschlitze einzuführen. Wird dieser Abschnitt zu lang belassen, erhöht sich das Übersprechen, da die Kabel nicht mehr verdrillt sind. Zweitens kann das Kabel aus dem Kristallkopf fallen, da der Kristallkopf den Mantel nicht drücken kann, was zu einem schlechten Kontakt oder sogar zu einer Unterbrechung der Leitung führt. Vor dem letzten Crimpschritt können Sie von der Oberseite des Kristallkopfes aus überprüfen, ob jeder Kabelsatz fest gegen das Ende des Kristallkopfes gedrückt wird.

Schritt 7: Druckleitung. Vor dem letzten Crimpschritt können Sie von der Oberseite des Kristallkopfes aus überprüfen, ob jeder Kabelsatz fest gegen das Ende des Kristallkopfes gedrückt wird. Nachdem Sie sich vergewissert haben, dass es richtig ist, können Sie den Netzwerk Kristallkopf zum Crimpen in den 8P-Steckplatz des Crimpwerkzeugs einführen. Fassen Sie nach dem Einsetzen des Kristallkopfes die Drahtzange fest an, wenn Sie nicht stark genug sind, können Sie ihn mit beiden Händen zusammendrücken. Bei diesem Pressvorgang werden alle aus dem Kristallkopf herausragenden Stifte in den Kristallkopf gedrückt und nach Krafteinwirkung ist ein leichtes „Pop“ zu hören.

Schritt 8: Nach dem Crimpen werden die nach außen vorstehenden Pins des Netzwerk kristallkopfes alle in den Kristallparallelkopf eingedrückt und die Kunststoffschnalle am unteren Teil des Netzwerk kristallkopfes wird zusätzlich gegen die graue Schutzschicht des Netzwerkkabels gedrückt. An diesem Punkt ist der Netzwerk kristallkopf fertig.

Leistung

Bei Verdrilltes Paar-Kabeln sind die Benutzer am meisten besorgt über mehrere Indikatoren, die die Leistung charakterisieren. Zu diesen Indikatoren gehören Dämpfung, Nahnebensprechen, Impedanzeigenschaften, verteilte Kapazität, Gleichstromwiderstand usw.
1. Dämpfung
Die Dämpfung ist ein Maß für den Signalverlust entlang der Verbindung. Die Dämpfung hängt von der Länge des Kabels ab, mit zunehmender Länge nimmt auch die Signaldämpfung zu. Die Dämpfung verwendet "db" als Einheit, die das Verhältnis der Signalstärke vom Senderende der Quelle zum Empfängerende darstellt. Da die Dämpfung mit der Frequenz variiert, sollte die Dämpfung bei allen Frequenzen innerhalb des Anwendungsbereichs gemessen werden.

2. Leistungsindikatoren
Nebensprechen wird in Nahnebensprechen und Fernnebensprechen (FEXT) unterteilt. Der Tester misst hauptsächlich NEXT. Wegen der Leitungsdämpfung hat die Größe von FEXT weniger Einfluss. Near-End Crosstalk (NEXT)-Verlust ist die Messung der Signalkopplung von einem Adernpaar zu einem anderen in einer ungeschirmten Verdrilltes Paar-Verbindung. Für ungeschirmte Verdrilltes Paar-Verbindungen ist NEXT ein wichtiger Leistungsindex und auch der am schwierigsten zu messende Index. Mit zunehmender Signalfrequenz nimmt die Messschwierigkeit zu. NEXT bedeutet nicht den am nahen Endpunkt erzeugten Übersprechwert, sondern nur den am nahen Endpunkt gemessenen Übersprechwert. Dieser Wert variiert mit der Länge des Kabels, je länger das Kabel, desto kleiner wird sein Wert. Gleichzeitig wird das Signal auf der Sendeseite gedämpft und das Übersprechen zu anderen Adernpaaren wird relativ gering sein. Experimente haben bewiesen, dass nur der NEXT, gemessen innerhalb von 40 Metern, realer ist. Wenn das andere Ende eine Informationsbuchse ist, die weiter als 40 Meter entfernt ist, wird ein gewisses Maß an Übersprechen erzeugt, aber der Tester kann diesen Übersprechwert möglicherweise nicht messen. Daher ist es am besten, NEXT-Messungen an beiden Endpunkten durchzuführen. Die meisten Tester sind mit entsprechendem Equipment ausgestattet, so dass an einem Ende der Strecke der NEXT-Wert an beiden Enden gemessen werden kann. Die Ergebnisse des NEXT-Tests finden Sie in der folgenden Tabelle:

Die Dämpfungsgrenze bei verschiedenen Frequenzen, wenn verschiedene Verdrilltes Paar-Verbindungen die maximale Länge haben

Frequenz (MHz)	Maximale Dämpfung (20℃)
	Kanal (100 Meter)			Verbindung (90 Meter)
Medien Kategorie	Kategorie 3	Kategorie 4	Kategorie 5	Kategorie 3	Kategorie 4	Kategorie 5
1	4.2	2.6	2.5	3.2	2.2	2.1
4	7.3	4.8	4.5	6.1	4.3	4.0
8	10.2	6.7	6.3	8.8	6	5.7
10	11.5	7.5	7.0	10	6.8	6.3
16	14.9	9.9	9.2	13.2	8.8	8.2
20		11	10.3		9.9	9.2
25			11.4			10.3
31.25			12.8			11.5
62.5			18.5			16.7
100			24			21.6

NEXT-Dämpfungsgrenze bei einer bestimmten

Frequenz (MHz)	Minimum NEXT
	Kanal (100 Meter)			Verbindung (90 Meter)
Medien Kategorie	Kategorie 3	Kategorie 4	Kategorie 5	Kategorie 3	Kategorie 4	Kategorie 5
1	39.1	53.3	60.0	40.1	54.7	60.0
4	29.3	43.3	50.6	30.7	45.1	51.8
8	24.3	38.2	45.6	25.9	40.2	47.1
10	22.7	36.6	44.0	24.3	38.6	45.5
16	19.3	33.1	40.6	21	35.3	42.3
20		31.4	39.0		33.7	40.7
25			37.4			39.1
31.25			35.7			37.6
62.5			30.6			32.7
100			27.1			29.3

Die beiden oben genannten Indikatoren sind der Hauptinhalt des TSB67-Tests. Einige Testertypen können jedoch auch Indikatoren wie Gleichstromwiderstand, charakteristische Impedanz und Dämpfungsübersprechverhältnis bereitstellen.

3. DC-Widerstand
Der DC-Schleifenwiderstand verbraucht einen Teil des Signals und wandelt ihn in Wärme um. Er bezieht sich auf die Summe des Widerstands eines Adernpaares Der DC-Widerstand des 11801 Verdrilltes Paar darf nicht größer als 19,2 Ohm sein. Der Unterschied zwischen den einzelnen Paaren sollte nicht zu groß sein (weniger als 0,1 Ohm), sonst bedeutet dies, dass der Kontakt schlecht ist und der Anschlusspunkt überprüft werden muss.

4. Charakteristische Impedanz
Im Unterschied zum Schleifen-DC-Widerstand umfasst die charakteristische Impedanz Widerstand, Induktivitätsimpedanz und Kapazitätsimpedanz mit einer Frequenz von 1 bis 100 MHz. Sie hängt mit dem Abstand zwischen einem Kabelpaar und der elektrischen Leistung des Isolators zusammen. Verschiedene Kabel haben unterschiedliche charakteristische Impedanzen, während Verdrilltes Paar 100 Ohm, 120 Ohm und 150 Ohm haben.

5. Dämpfungs-Nebensprechverhältnis (ACR)
In einigen Frequenzbereichen ist die proportionale Beziehung zwischen Übersprechen und Dämpfung ein weiterer wichtiger Parameter, der die Kabelleistung widerspiegelt. ACR wird manchmal auch als Signal-Rausch-Verhältnis (SNR: Signal-Noice Ratio) ausgedrückt, das aus der Differenz zwischen der schlechtesten Dämpfung und dem NEXT-Wert berechnet wird. Ein größerer ACR-Wert weist auf eine stärkere Anti-Interferenz-Fähigkeit hin. Allgemeine Systemanforderungen sind mindestens größer als 10 Dezibel.

6. Eigenschaften des Kabels
Die Qualität des Kommunikation kanals wird durch seine Kabel eigenschaften beschrieben. SNR ist ein Maß für die Stärke des Datensignals unter Berücksichtigung des Störsignals. Wenn das SNR zu niedrig ist, kann der Empfänger beim Empfang des Datensignals nicht zwischen dem Datensignal und dem Rauschsignal unterscheiden, was schließlich zu Datenfehlern führt. Um den Datenfehler innerhalb eines bestimmten Bereichs zu begrenzen, muss daher ein minimal akzeptables SNR definiert werden.
