La estructura y el rendimiento de los conectores de fibra óptica

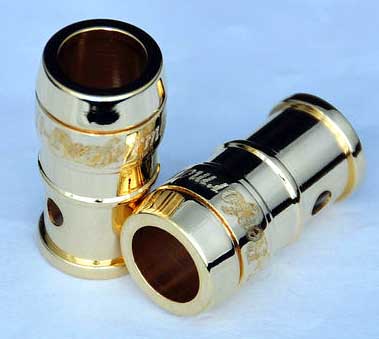

En este método, la fibra óptica se inserta y fija en el pasador, y la superficie del pasador se pule para lograr la alineación en el tubo de acoplamiento. Los componentes externos de los pasadores están hechos de materiales metálicos o no metálicos. El extremo a tope de la clavija debe estar pulido y el otro extremo generalmente usa un miembro de restricción de flexión para soportar la fibra óptica o el cable de fibra óptica para aliviar la tensión. Los tubos de acoplamiento generalmente están hechos de dos mitades sintéticas, miembros cilíndricos sujetos hechos de cerámica, bronce u otros materiales, y a menudo están equipados con bridas de metal o plástico para facilitar la instalación y fijación del conector. Para alinear la fibra óptica con la mayor precisión posible, la precisión de procesamiento del pasador y el tubo de acoplamiento es muy alta.
Definición de rendimiento del conector de fibra óptica
El rendimiento de los conectores de fibra óptica es ante todo rendimiento óptico. Además, también se deben considerar la intercambiabilidad, repetibilidad, resistencia a la tracción, temperatura y tiempos de conexión de los conectores de fibra óptica.
(1) Rendimiento óptico:
Los requisitos para el rendimiento óptico de los conectores de fibra óptica son principalmente los dos parámetros más básicos de pérdida de inserción y pérdida de retorno. La pérdida de inserción (InsertionLoss) es la pérdida de conexión. Se refiere a la pérdida de potencia óptica efectiva del enlace provocada por la introducción de conectores. Cuanto menor sea la pérdida de inserción, mejor, y el requisito general no debería ser superior a 0,5 dB.
Pérdida de retorno (ReturnLoss, ReflectionLoss): Se refiere a la capacidad del conector para suprimir el reflejo de la potencia óptica del enlace, y su valor típico no debe ser inferior a 25 dB. En el conector real, la superficie del pin ha sido especialmente pulida, lo que puede hacer que la pérdida de retorno sea mayor, generalmente no menos de 45dB.
(1) Rendimiento óptico:
Los requisitos para el rendimiento óptico de los conectores de fibra óptica son principalmente los dos parámetros más básicos de pérdida de inserción y pérdida de retorno. La pérdida de inserción (InsertionLoss) es la pérdida de conexión. Se refiere a la pérdida de potencia óptica efectiva del enlace provocada por la introducción de conectores. Cuanto menor sea la pérdida de inserción, mejor, y el requisito general no debería ser superior a 0,5 dB.
Pérdida de retorno (ReturnLoss, ReflectionLoss): Se refiere a la capacidad del conector para suprimir el reflejo de la potencia óptica del enlace, y su valor típico no debe ser inferior a 25 dB. En el conector real, la superficie del pin ha sido especialmente pulida, lo que puede hacer que la pérdida de retorno sea mayor, generalmente no menos de 45dB.
(2) intercambiabilidad y repetibilidad
Los conectores de fibra óptica son componentes pasivos universales. Para el mismo tipo de conector de fibra óptica, generalmente se puede usar en cualquier combinación y se puede usar repetidamente, la pérdida adicional introducida por este generalmente está en el rango de menos de 0.2dB.
(3) Resistencia a la tracción
Para conectores de fibra óptica terminados, generalmente se requiere que la resistencia a la tracción no sea menor a 90N.
(4) Temperatura
Generalmente, el conector de fibra óptica debe poder usarse normalmente a una temperatura de -40oC ~ + 70oC.
(5) Tiempos de apareamiento
Los conectores de fibra óptica utilizados básicamente se pueden enchufar y desenchufar más de 1.000 veces.

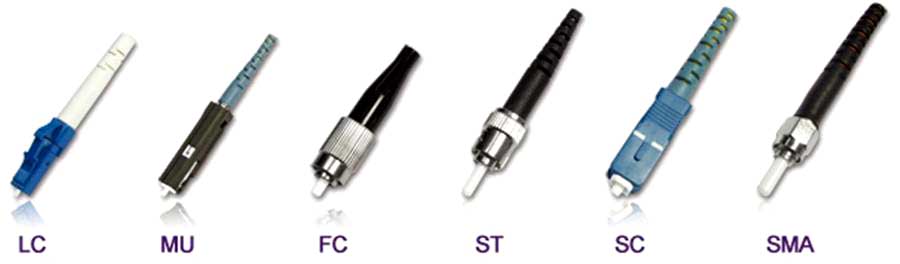

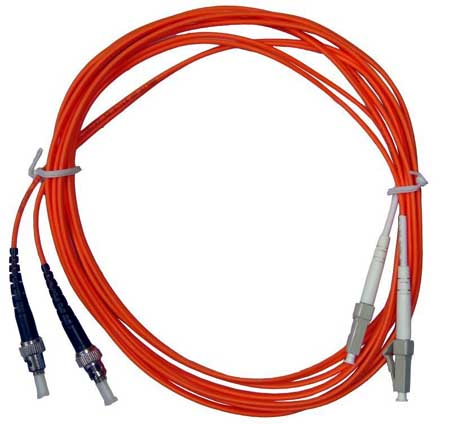

La parte delante de "/" indica el modelo de conector de la coleta, y la descripción se describe arriba. "/" indica el proceso de sección transversal del conector de fibra óptica, es decir, el método de pulido. Hay tres tipos de contacto del extremo del conector de fibra: PC, UPC y APC. <Figura omitida> PC —— Contacto físico, el significado original es el significado de contacto físico, la cara final del cuerpo del pasador es la cara final física; UPC — Contacto ultrafísico, la cara final del cuerpo del pasador es la cara final superfísica; Contacto físico en ángulo de tipo APC, la cara final del cuerpo del pasador es una cara final física en ángulo; Además de la diferencia física, la diferencia entre los tres también es la pérdida de retorno, es decir, la pérdida de reflexión (rendimiento). No hay ningún tipo de APC para fibra multimodo de PC. "PC" es el más utilizado en los equipos de los operadores de telecomunicaciones y su sección conjunta es plana. La atenuación de "UPC" es menor que la de "PC". Generalmente se utiliza para equipos con requisitos especiales. Algunos fabricantes utilizan FC / UPC para jumpers internos de equipos de conexión óptica, principalmente para mejorar los indicadores propios del equipo. "APC" se utiliza principalmente en radio y televisión y en los primeros sistemas CATV. Debido a que APC usa un extremo con un ángulo de inclinación, puede mejorar la calidad de la señal de TV. La razón principal es que la señal de TV es modulación de luz analógica. Cuando la superficie de acoplamiento de la junta es vertical, la luz reflejada regresa a lo largo de la trayectoria original. Debido a que la no uniformidad de la distribución del índice de refracción de la fibra volverá a la superficie de acoplamiento nuevamente, aunque la energía es pequeña en este momento, el ruido no puede eliminarse por completo debido a la señal analógica. Por lo tanto, es equivalente a superponer una señal débil con retardo de tiempo sobre la señal clara original, y la imagen de rendimiento es fantasma. La inclinación de la coleta evita que la luz reflejada regrese por el camino original. Generalmente, este problema no existe con las señales digitales.
Pasos de conexión del conector de fibra óptica

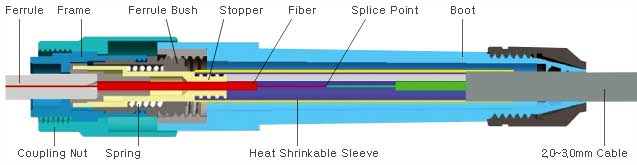

1. El conector rápido de fibra óptica es un conector de terminación de campo muy innovador. Contiene fibras ópticas instaladas de fábrica, casquillos de cerámica pulidos previamente y un mecanismo de conexión mecánica.
2. Al terminar, solo se inserta la fibra óptica entrante o la fibra óptica interior en el mecanismo de empalme mecánico, no se necesitan otras herramientas y el proceso de terminación solo toma alrededor de 2 minutos, lo que ahorra mucho tiempo de instalación.
3. La férula y el extremo del conector rápido de fibra óptica se han pulido y pulido previamente antes de salir de fábrica El mecanismo de conexión mecánica se encuentra en el extremo de la férula para fijar la fibra insertada.
4. El mecanismo de conexión mecánica se compone principalmente de ranuras en V y elementos de sujeción; Cuando necesite insertar una fibra óptica, use una abrazadera de cuña para abrir la ranura en V para facilitar la inserción suave de la fibra óptica.
5. Cuando la fibra óptica se inserta en la ranura en forma de V y se fija, simplemente extraiga la abrazadera en forma de cuña de la ranura en forma de V.
