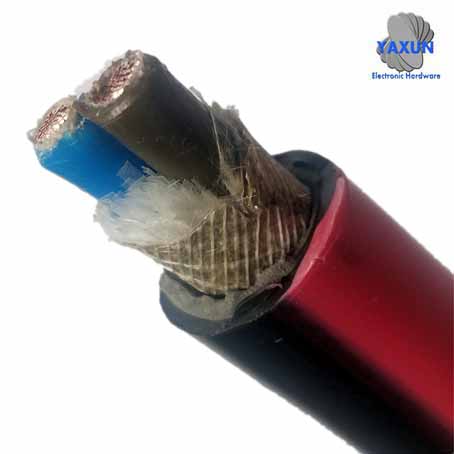

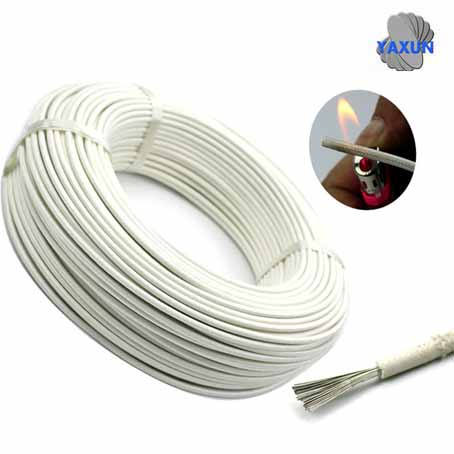

¿Qué es un (YTTW) cable resistente al fuego?

El cable resistente (YTTW) al fuego se refiere a un cable que puede operar de manera segura en el caso de la combustión de llama. El cable resistente al fuego se usa ampliamente en edificios de gran altura, ferrocarriles subterráneos, calles subterráneas, grandes centrales eléctricas y importantes empresas industriales y mineras. Por ejemplo: Fuente de alimentación y líneas de control para equipos de protección contra incendios, equipo de emergencia. Los cables de alimentación resistentes al fuego son fabricados por EC502-1983, y las características de resistencia al fuego están en línea con IEC331-1970 especificadas de 120 mm².

Condiciones de aplicación

1. Voltaje nominal de CA: U./U (serie V: 600 / 1000V, serie K: 450 / 750V, serie B: 450 / 750V).
2. La temperatura de trabajo a largo plazo más alta del cable
(1) Funda aislante de fluoruro de polivinilo: 70 ℃ y 105 ℃; Aislamiento de XLPE: 90 ℃;
(2) Funda aislante de fluoroplásticos: 220 ℃ y 260 ℃; Aislamiento fluoroplástico y revestimiento de fluoruro de polivinilo ignífugo a 105 ° C: 90 ° C y 125 ° C.
(3) Revestimiento de aislamiento de PVC retardante de llama, bajo contenido de halógenos y humo: 70 ℃; Revestimiento aislante de poliolefina ignífugo, libre de halógenos y con bajo contenido de humo: 90 ℃ y 125 ℃.
3. La temperatura ambiente más baja:
(1) Revestimiento aislante de PVC ignífugo: colocación fija -40 ℃; Colocación no fija -15 ℃;
(2) Vaina aislante fluoroplástica: colocación fija -60 ℃; Colocación no fija-20 ℃;
4. La temperatura segura de tendido de cables no debe ser inferior a 0 ℃.

5. Características de resistencia al fuego:
Cumpla con las regulaciones GA 306.2-2007, GB / T 19216.21-2003


6. El radio de curvatura permitido recomendado para la colocación:
Los cables blindados trenzados no blindados no deben tener menos de 6 veces el diámetro exterior del cable;

Temperatura de la llama	Temperatura de llama 950 ℃ -1000 ℃	Temperatura de llama 750 ℃ ​​-800 ℃
Tiempo ardiente	Tiempo de combustión 90 min (recomendado)	Tiempo de combustión 90 min (recomendado)
Voltaje adicional	Voltaje nominal (mínimo 100 V)	Voltaje nominal (mínimo 100 V)
Nivel de resistencia al fuego	Clase A (Clase IA ~ Clase IVA)	Clase I ~ IV

El cable blindado con cinta de acero no debe tener menos de 12 veces el diámetro exterior del cable;
El cable de material de revestimiento y aislamiento fluoroplástico no debe ser inferior a 8 veces el diámetro exterior del cable.

Modelo común

modelo	Nombre	Observación
NA-YJV/NB-YJV	Cable de alimentación resistente al fuego Clase A (B) con revestimiento de PVC y aislamiento XLPE	Se puede instalar en interiores, túneles y tuberías que requieran resistencia al fuego.
NA-YJV22/NB-YJV22	Cable de alimentación ignífugo Clase A (B) de clase A (B) con revestimiento de PVC blindado con cinta de acero con aislamiento XLPE	Es adecuado para colocar en el suelo cuando se requiere resistencia al fuego, pero no para colocar en tuberías.
WDNA-YJY/WDNB-YJY	Cable de alimentación ignífugo de baja emisión de humos, libre de halógenos, con revestimiento de poliolefina y aislamiento XLPE A (B)	Se puede instalar en interiores, túneles y tuberías que requieran resistencia al fuego, libre de halógenos y de baja emisión de humos.
WDNA-YJY23/WDNB-YJY23	Cable de alimentación ignífugo de baja emisión de humo, libre de halógenos, de clase A (B), con revestimiento de poliolefina, blindado con cinta de acero con aislamiento XLPE	Es adecuado para su colocación en el suelo cuando se requieren sin halógenos, bajo nivel de humo y resistencia al fuego, pero no es adecuado para el tendido en tuberías.

Significado del modelo

1. Composición del modelo
El modelo de alambre y cable ignífugo y resistente al fuego se compone de dos partes: el código de característica de combustión del producto y el modelo relacionado, como se muestra en la figura

2. Tabla de códigos de características de combustión

Nombre clave	nombre
Za	Retardante de llama
ZA	Retardante de llama Clase A
ZB	Clase B retardante de llama
ZC	Clase C retardante de llama
ZDb	Retardante de llama Clase D
Omitir	Halogenado
W	Libre de halógeno
D	Humo bajo
U	Baja toxicidad
N	refractario
NJ	Impacto más resistente al fuego
NS	Spray refractario y de agua
	a, Z es el retardante de llama de un solo cable, que solo se utiliza para productos cuyo material base no contiene halógeno. Si el material base contiene halógeno, se omite Z. b) ZD es una clase D de combustión en haz, que es adecuada para productos con un diámetro exterior de no más de 12 mm, es decir, productos más finos.

Clasificación

Los cables resistentes al fuego ordinarios se dividen en Tipo A y Tipo B: Los cables de clase B pueden resistir la combustión durante al menos 90 minutos en una llama de 750 ℃ ​​～ 800 ℃ y un voltaje nominal sin que el cable se rompa (es decir, el fusible de 3 A no se fundirá). Sobre la base de la mejora del proceso de fabricación de la capa refractaria y la adición de la capa refractaria y otros métodos, se ha desarrollado el cable refractario Clase A. Puede soportar la combustión durante al menos 90 minutos en una llama de 950 ℃ ～ 1 000 ℃ y un voltaje nominal sin que el cable se rompa (es decir, el fusible de 3 A no se fundirá). La resistencia al fuego del cable resistente al fuego de Clase A es mejor que la de Clase B. Además, los cables con aislamiento mineral son uno de los de mejor rendimiento entre los cables resistentes al fuego. Está hecho de núcleo de cobre, cubierta de cobre y materiales aislantes de óxido de magnesio, denominados MI (cables aislados minerl). El cable está completamente compuesto de sustancias inorgánicas para formar la capa refractaria, mientras que la capa refractaria de los cables refractarios ordinarios está compuesta por sustancias inorgánicas y sustancias orgánicas en general. Por lo tanto, la resistencia al fuego del cable MI es mejor que la del cable resistente al fuego ordinario y no se descompondrá ni generará gas corrosivo debido a la combustión. El cable MI tiene buenas características de resistencia al fuego y puede funcionar a altas temperaturas de 250 ℃ durante mucho tiempo. Al mismo tiempo, tiene las características de a prueba de explosiones, fuerte resistencia a la corrosión, gran capacidad de transporte de corriente, resistencia a la radiación, alta resistencia mecánica, tamaño pequeño, peso ligero, larga vida útil y ausencia de humo. Sin embargo, el precio es caro, el proceso es complicado y la construcción es difícil. Este tipo de cable con buena resistencia al fuego se puede utilizar en áreas de riego petrolero, edificios públicos con importantes estructuras de madera, lugares de alta temperatura y otras ocasiones con altos requisitos de resistencia al fuego y una eficiencia económica aceptable.

Escoger

De acuerdo con las características específicas de los cables resistentes al fuego, los diseñadores deben prestar atención a los siguientes problemas al diseñar y seleccionar:
(1) Cuando se utilizan cables resistentes al fuego en túneles de cables, capas intermedias de cables con cables densos o en lugares inflamables como tuberías de aceite, depósitos de aceite, etc., se deben seleccionar primero cables resistentes al fuego de Clase A. Además de los casos anteriores y cuando el número de cables es pequeño, se pueden utilizar cables resistentes al fuego de Clase B.
(2) Los cables resistentes al fuego se utilizan principalmente como circuitos de suministro de energía para suministros de energía de emergencia y requieren un funcionamiento normal en caso de incendio. A medida que la temperatura ambiente aumenta bruscamente durante un incendio, para garantizar la capacidad de transmisión de la línea, se reduce la caída de presión. Para circuitos con líneas de suministro de energía largas y caídas de voltaje permitidas estrictamente limitadas, la sección transversal del cable resistente al fuego debe aumentarse en al menos un nivel.
(3) Los cables resistentes al fuego no se pueden utilizar como cables de alta temperatura.
(4) Para reducir la tasa de falla de las uniones de cables en accidentes de incendio, el número de uniones debe reducirse tanto como sea posible durante la instalación para asegurar que la línea pueda funcionar normalmente en un incendio. Si se necesita cableado derivado, se deben hacer las uniones a prueba de fuego.
