Sistema de distribución de energía de conector automotriz MOLEX

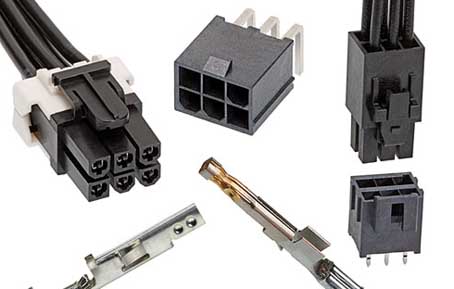

Conector automotriz MOLEX hembra de ángulo recto de alta corriente 20
Los conectores automotrices Molex se refieren a varios conectores automotrices ampliamente utilizados en productos automotrices.
En comparación con 2010, la cantidad de conectores utilizados en automóviles nuevos ordinarios se ha duplicado en 2020. Han aumentado los dispositivos electrónicos en el automóvil. En respuesta a este formulario, MOLEX proporciona las soluciones correspondientes para simplificar el sistema de distribución de energía del vehículo.


Clasificación de aplicaciones de conectores automotrices MOLEX
Equipo de coche
Audio del automóvil / computadora del automóvil / navegador GPS del automóvil / pantalla del automóvil en este tipo de aplicación de producto. Molex proporciona conectores de placa de circuito flexible (FPC) basados ​​en sus principales ventajas en productos de electrónica de consumo,
Tablero a tablero de tipo común y flotante (BTB),
Cable a placa (WTB),
Cable a cable (WTW),
Zócalo de tarjeta de memoria,
Interfaz de entrada y salida (E / S),
Toma de cámara,
Conector de radiofrecuencia (RF),
Conector de alimentación,
Interruptor de membrana,
Conjunto de placa PCB (PCBA), conjunto de cables (conjunto de cables) y otros servicios completos de productos.

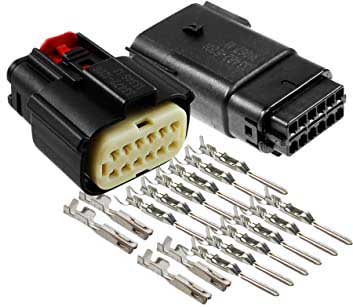

Conector automotriz MOLEX miniatura de 2 pines mx150
Tipo de red de interconexión en el automóvil
Se utiliza principalmente en la transmisión de señales e imágenes entre los asientos delanteros y traseros que requieren los coches modernos de alta gama. Además de los productos mencionados anteriormente, son principalmente los productos HSAutoLink ™ los que cumplen con el estándar USCAR.

Tipo especial de automóvil
1. Sistema de energía

OBD II, MX150, MX64, MX120, SCC, CMC y otros productos personalizados son ampliamente utilizados en sistemas de energía automotriz. Como circuito de aceite, mecanismo de válvulas, control de emisiones, enfriamiento del motor, control del motor, control de encendido y tracción en las cuatro ruedas.

En segundo lugar, el sistema corporal
NSCC, UCC, 250, 040, 040III, 630, 090 + 250 tipo mixto, 030 + 090 tipo mixto, 040 + 090 tipo mixto. Varios tipos de cable a placa (WTB) como H3, HDX, MOX, MX150. Conector de cable a cable (WTW), conector del sensor de temperatura. Los conectores de luces de automóviles, bocinas, limpiaparabrisas, conectores de soporte antirrobo y varios productos personalizados se utilizan ampliamente en distribución de energía, seguros, puertas de automóviles, ventanas, espejos, calefacción / aire acondicionado, sistemas de seguridad, etc.

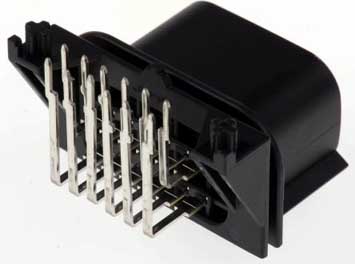

Conector automotriz del panel mini50 MOLEX del cmc
3. Sistema de control de la información
090, Blade Header, VDL, MiniFit, conectores de entrada y salida de mezcla de audio. Conector USCAR híbrido 0.64. H-DAC 64, NSCC, HDX, 040 III, 040, MOST, FAKAR y otros conectores personalizados se utilizan ampliamente en tableros de instrumentos, antenas, interconexión de información de vehículos, sistemas de transporte inteligentes, sistemas electrónicos de cobro de peajes sin escalas, etc.

4, el sistema de seguridad
Conector ABS, conector de cinturón de seguridad, conector de airbag, MX64, conector de sensor anticolisión, conector estanco, conector de encendido. MX150, NSCC y otros conectores personalizados se utilizan ampliamente en sistemas ABS, sistemas de cinturones de seguridad, sistemas de bolsas de aire, prevención de colisiones de automóviles, sistemas de protección de peatones, etc.

conectores de múltiples pines en forma de U naranja
Caracteristicas y ventajas
· La carcasa de plástico totalmente protectora puede proteger los pines al enchufar o desenchufar.
· Polarizado ranura anti-error de operación puede guiar el carril de guía cuando se inserta el conector para evitar que el pasador de ser dañado.
· La ventana con pestillo proporciona un bloqueo forzado después de enchufar.
· Los pernos de fijación a presión proporcionan una mayor fuerza de sujeción a la placa de circuito impreso durante la soldadura.


Parámetros eléctricos
Rigidez dieléctrica del aislamiento: 1500 voltios
Resistencia de aislamiento: 1000 megaohmios, mínimo

Parámetros mecánicos
Fuerza de sujeción de contacto y caja de plástico: 17,79 Newtons (4 libras)
Tiempos de conexión: 25 veces de estañado, 50 veces de chapado en oro

Parámetro físico
Parámetros físicos parámetros físicos caja de plástico: Termoplástico negro resistente a altas temperaturas, grado ignífugo UL 94V-0.
Material terminal: aleación de cobre
