Definición de alambres y cables de alta tensión
El cable de alto voltaje es un tipo de cable de alimentación. Los principales tipos de cables de media y alta tensión son: cables YJV, VV, YJLV y VLV blindados con cinta de acero, ignífugos y resistentes al fuego. Se refiere al cable de alimentación que se utiliza para transmitir entre 1kv y 1000kv, y se utiliza principalmente para la transmisión y distribución de energía.

Tipos de cables de alta tensión
Los principales tipos de cables de media tensión son cables YJV, cables VV, cables YJLV y cables VLV.

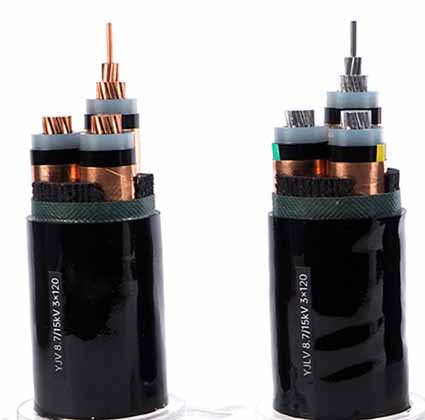

Nombre completo del cable YJV: cable de alimentación con revestimiento de PVC y aislamiento XLPE (núcleo de cobre)
Nombre completo del cable VV: Poliéster aislado con PVC, cable de alimentación con revestimiento de cloruro de vinilo (núcleo de cobre)
Nombre completo del cable YJLV: cable de alimentación con núcleo de aluminio y revestimiento de PVC con aislamiento XLPE
Nombre completo del cable VLV: cable de alimentación con núcleo de aluminio y revestimiento de PVC con aislamiento de PVC
Debido a la excelente conductividad eléctrica de los conductores de cobre, cada vez más proyectos utilizan cables de alimentación con núcleo de cobre como la vía principal del sistema de suministro de energía. Sin embargo, hay menos aplicaciones de cables de alimentación con núcleo de aluminio, especialmente en el sistema de energía de mayor voltaje, cuanto más cables con núcleo de cobre se seleccionan.

La estructura de los cables de alta tensión.

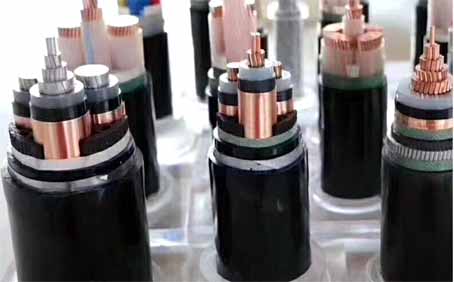

Los componentes de un cable de alto voltaje desde el interior hacia el exterior incluyen: conductor, aislamiento, revestimiento interior, relleno (armadura) y aislamiento exterior. Por supuesto, los cables blindados de alto voltaje se utilizan principalmente para enterramientos subterráneos, que pueden resistir la compresión de alta intensidad en el suelo y evitar daños por otras fuerzas externas.

Tipos y usos de cables de alta tensión.
NA-YJV, NB-YJV: Cable de alimentación resistente al fuego Clase A (B) con revestimiento de PVC y aislamiento XLPE. Se puede instalar en interiores, túneles y tuberías que requieran resistencia al fuego.

NA-YJV22, NB-YJV22: Cable de alimentación resistente al fuego Clase A (B) con aislamiento de XLPE, blindado con cinta de acero y revestimiento de PVC. Es adecuado para colocar en el suelo cuando se requiere resistencia al fuego, pero no para colocar en tuberías.

NA-VV, NB-VV: Cable de alimentación resistente al fuego Clase A (B) con revestimiento de PVC y aislamiento de PVC. Se puede instalar en interiores, túneles y tuberías que requieran resistencia al fuego.


NA-VV22, NB-VV22: Cable de alimentación resistente al fuego Clase A (B) con aislamiento de PVC, blindado con cinta de acero y revestimiento de PVC. Es adecuado para colocar en el suelo cuando se requiere resistencia al fuego, pero no para colocar en tuberías.

WDNA-YJY23, WDNB-YJY23: Cable de alimentación resistente al fuego de baja emisión de humos, libre de halógenos, blindado con cinta de acero y revestimiento de poliolefina A (B), aislado XLPE. Es adecuado para su colocación en el suelo cuando se requieren sin halógenos, bajo nivel de humo y resistencia al fuego, pero no es adecuado para el tendido en tuberías.

ZA-YJV, ZA-YJLV, ZB-YJV, ZB-YJLV, ZC-YJV, ZC-YJLV: Cable de alimentación retardante de llama A (B, C) con aislamiento XLPE y revestimiento de PVC. Puede instalarse en interiores, túneles y tuberías donde se requiera retardo de llama.
ZA-YJV22, ZA-YJLV22, ZB-YJV22, ZB-YJLV22, ZC-YJV22, ZC-YJLV22: Cable de alimentación ignífugo Clase A (B, C) con aislamiento XLPE, blindado con cinta de acero y revestimiento de PVC. Es adecuado para colocar en el suelo cuando se requiere retardante de llama, pero no para colocar en tuberías.

ZA-VV, ZA-VLV, ZB-VV, ZB-VLV, ZC-VV, ZC-VLV: Cables eléctricos ignífugos Clase A (B, C) con revestimiento de PVC y aislamiento de PVC. Puede instalarse en interiores, túneles y tuberías donde se requiera retardo de llama.

ZA-VV22, ZA-VLV22, ZB-VV22, ZB-VLV22, ZC-VV22, ZC-VLV22: Cables de alimentación ignífugos de clase A (B, C) con aislamiento de PVC, blindados con cinta de acero y revestimiento de PVC. Es adecuado para colocar en el suelo cuando se requiere retardante de llama, pero no para colocar en tuberías.

WDZA-YJY, WDZA-YJLY, WDZB-YJY, WDZB-YJLY, WDZC-YJY, WDZC-YJLY: Cable de alimentación retardante de llama Clase A (B, C) con revestimiento de poliolefina y aislamiento de polietileno reticulado. Se puede instalar en interiores, túneles y tuberías que requieran retardante de llama, libre de halógenos y de baja emisión de humos.
WDZA-YJY23, WDZA-YJLY23, WDZB-YJY23, WDZB-YJLY23, WDZC-YJY23, WDZC-YJLY23: Cable de alimentación ignífugo Clase A (B, C) de clase A (B, C) con aislamiento XLPE, blindado con cinta de acero y revestimiento de poliolefina. Es adecuado para colocar en el suelo cuando se requieren retardantes de llama, sin halógenos y con bajo contenido de humo, pero no es adecuado para colocar en tuberías.
VV, VLV: Cable de alimentación con núcleo de cobre (aluminio) y aislamiento de PVC y revestimiento de PVC. Colocación en interiores, túneles y tuberías o colocación de soportes al aire libre, no sometidos a presiones y fuerzas mecánicas externas
VY, VLY: Cable de alimentación con núcleo de cobre (aluminio) con aislamiento de PVC y revestimiento de PE
VV22, VLV22: Aislamiento de PVC con núcleo de cobre (aluminio), armadura de cinta de acero y cubierta de PVC para energía eléctrica. Los cables se colocan en interiores, túneles, zanjas de cables y tierra directamente enterrada, los cables pueden soportar la presión y otras fuerzas externas

VV23, VLV23: núcleo de cobre (aluminio) aislado con PVC, blindado con cinta de acero, cable de alimentación con revestimiento de polietileno

Utilice las características de los cables de alta tensión.
Este producto es adecuado para líneas de tendido fijo para transmisión y distribución de energía con voltaje nominal de CA de 35 KV y menos. La temperatura máxima de trabajo a largo plazo del conductor del cable es de 90 grados, y la temperatura máxima del conductor del cable no supera los 250 grados cuando está en cortocircuito (el tiempo más largo no supera los 5S).

Cable UHV
1.8kV y menos son cables de bajo voltaje; 3.6KV ~ 35KV son cables de media tensión; 35KV ~ 110KV son cables de alto voltaje; 110 ~ 220KV es un cable UHV;
El cable UHV es un tipo de cable de alimentación que ha surgido con el desarrollo continuo de la tecnología del cable. Los cables UHV se utilizan generalmente como hub central en sistemas de transmisión de potencia a gran escala, son una especie de cables de alta tensión con alto contenido técnico y se utilizan principalmente para la transmisión de potencia a larga distancia.
